Tabella materiali e dime di foratura di pannelli comando e pulsantiere

A seguito della rappresentazione di un pannello di comando o una pulsantiera, tramite la funzione di disposizione e disegno automatico è possibile ricavare in automatico anche le rappresentazioni correlate quali: tabella materiali del pannello di comando, piastra o dima di foratura e schema di connessione retro pannello.

-

Nei CAD elettrici iDEA ed Eplus 2025 e negli applicativi CADelet e Smart è ora disponibile una nuova finestra interattiva e agganciabile per la composizione di layout componenti su quadro.

Il pannello Layout quadro consente di disporre, affiancata all’area di lavoro, la lista dei componenti appartenenti ad un quadro, un armadio o un centralino dello schema corrente, dalla quale si ha la possibilità di posizionare le sagome nel layout e di accedere ai comandi di gestione del layout quadro stesso.

Come sempre, utilizzare software di Electro Graphics determina immediati vantaggi in termini di efficienza operativa, documentazione completa e dettagliata per un efficace controllo ed indirizzo della fase esecutiva di un impianto elettrico, sia esso su una macchina o su un sistema di controllo.

Tabella materiali e dime foratura di pannelli comando e pulsantiere

A seguito della rappresentazione di un pannello di comando o una pulsantiera, tramite la funzione di disposizione e disegno automatico è possibile disegnare in automatico anche le seguenti rappresentazioni correlate.

• Tabella materiali pannello di comando

• Piastra o dima di foratura

• Connessioni retro pulsantiera

Queste rappresentazioni possono essere avviate dalla finestra di composizione del layout del pannello di comando (comando DLAYOUT), dal menu a discesa che affianca il bottone Inserisci/Aggiorna.

Tabella materiali pannello di comando

La Tabella materiali pannello di comando fornisce un elenco dei dispositivi che compongono il layout del pannello disegnato nel foglio corrente con i loro dati identificativi e descrittivi.

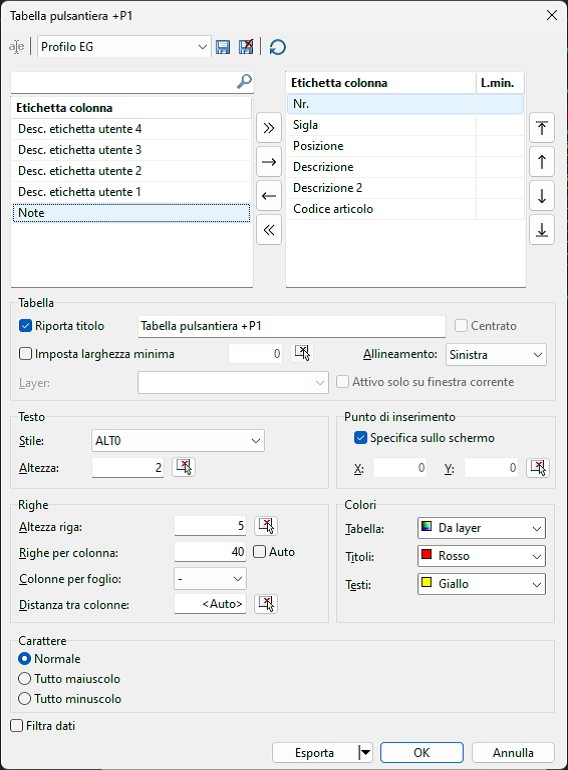

Tale funzione si avvia dal menu a discesa che affianca il bottone Inserisci/Aggiorna; si avvale di una finestra di dialogo che permette la selezione della corretta sequenza dei dati da includere nella tabella descrittiva oltre che la scelta delle proprietà grafiche della tabella.

Premendo OK, se il punto di inserimento non è già stato fissato nelle proprietà, viene richiesta la posizione in cui tracciare la tabella riassuntiva.

I dati della tabella possono anche essere esportati su file di testo o foglio di calcolo/Excel.

La Tabella materiali pannello di comando è analoga alla Tabella riepilogativa quadro: per tutti i dettagli di uso e personalizzazione vedi “Tabella riepilogativa quadro” al capitolo “Quadri” della guida di riferimento.

Piastra di foratura

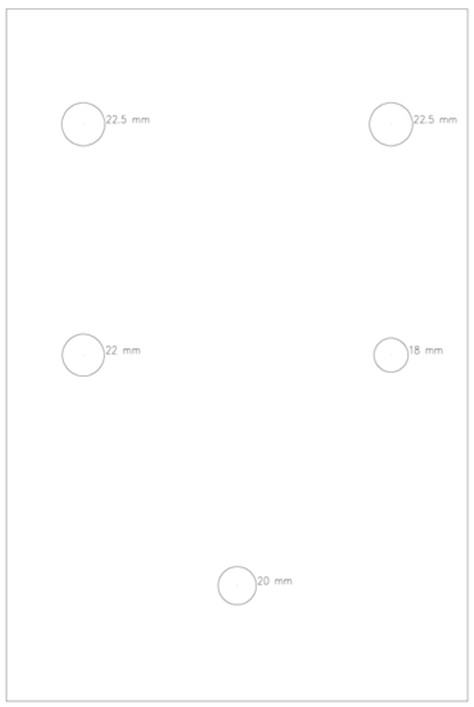

Dopo aver disegnato il layout del pannello di comando, con tutti gli apparecchi, è possibile tracciare in automatico il layout delle dime di foratura per i componenti.

La funzione Piastra di foratura, si avvia dal menu a discesa che affianca il bottone Inserisci/Aggiorna; richiede di selezionare il layout del pannello, con tutti gli apparecchi, cioè due punti che definiscono l’area del pannello. Di seguito il software propone il disegno del rettangolo del pannello all’interno del quale, per ognuna delle sagoma rilevate, viene disegnato il profilo del foro.

-

La funzione Piastra di foratura è analoga alla funzione disponibile per il layout del quadro: per tutti i dettagli di uso e personalizzazione vedi “Piastre di foratura” al capitolo “Quadri” della guida di riferimento.

Connessioni retro pulsantiera

Dopo aver disegnato il layout del pannello pulsanti è possibile disegnare la rappresentazione dei contatti retrostanti attraverso la funzione Connessioni retro pulsantiera, che si avvia dal menu a discesa che affianca il bottone Inserisci/Aggiorna.

La funzione Connessioni retro pulsantiera è disponibile anche per il layout del quadro: per tutti i dettagli di uso e personalizzazione vedi “Connessioni retro pulsantiera” al capitolo “Quadri” della guida di riferimento.

Nuova finestra interattiva e agganciabile di layout quadro

Nei CAD elettrici iDEA ed Eplus 2025 e negli applicativi CADelet e Smart è ora disponibile una nuova finestra interattiva e agganciabile per la composizione di layout componenti su quadro.

Il pannello LAYOUT QUADRO consente di disporre, affiancata all’area di lavoro, la lista dei componenti appartenenti ad un quadro, un armadio o un centralino dello schema corrente, dalla quale si ha la possibilità di posizionare le sagome nel layout e di accedere ai comandi di gestione del layout quadro stesso.

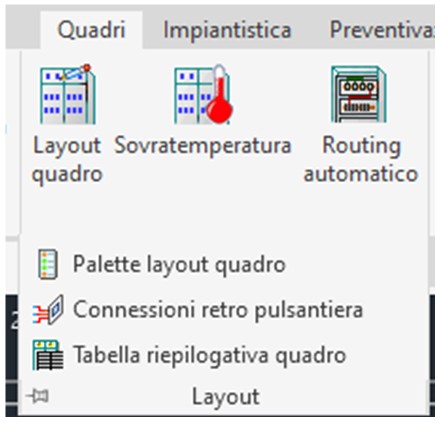

Il pannello LAYOUT QUADRO si avvia dalla barra multifunzione Quadri - gruppo Layout, o con

il comando PLAYOUT.

Può essere sganciato e riposizionato all’interno dell’area grafica come gli altri pannelli agganciabili, trascinando il titolo del pannello.

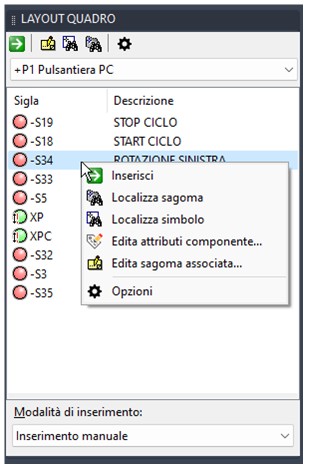

Il pannello LAYOUT QUADRO offre un’interfaccia semplificata per l’inserimento delle sagome di quadro che può essere visualizzata e ancorata alla finestra di lavoro mantenendo più libera la zona di lavoro. Si può pertanto interagire con il layout sullo schema, spostarsi di foglio, modificare e cancellare apparecchiature con le normali funzioni del CAD.

Nella parte superiore del pannello è presente la casella di scelta con le ubicazioni rilevate nello schema corrente. Quando di sceglie una ubicazione la lista si popola con le apparecchiature e le morsettiere appartenenti all’ubicazione selezionata. La lista si aggiorna automaticamente nel caso di modifiche effettuate ai componenti o al disegno stesso. Per mezzo di differenti icone, visibili nella prima colonna, viene rappresentato lo stato del componente. Sono le stesse icone utilizzate nella finestra Layout quadro.

• Il componente ha tutte le informazioni ed è pronto per la tracciatura.

• Il componente è già disegnato nel layout.

• Il componente ha compilato un codice articolo al quale sono associate le dimensioni della sagoma ma non è associato il blocco della sagoma. Se si procede alla tracciatura viene utilizzata una sagoma generica, rettangolare o circolare, dimensionata secondo le dimensioni compilate in archivio.

• Il componente ha compilato un codice articolo al quale è associato il blocco della sagoma ma non sono associate le dimensioni. In questo caso è possibile tracciare la sagoma non è possibile tracciare la dima di foratura.

• Il componente ha compilato un codice articolo attualmente non presente in archivio.

• Il componente ha compilato un codice articolo al quale non sono associate le dimensioni della sagoma e nemmeno il blocco. È necessario editare le proprietà dell’articolo tramite il comando Edita presente nella barra degli strumenti o nel menu a cursore. Le modifiche apportate sono registrate nell’archivio Articoli.

Nella parte inferiore del pannello è presente la casella di scelta della modalità di inserimento dei componenti, utilizzata quando si avvia il comando per l’inserimento nel layout:

• Inserimento manuale

• Inserimento assiale

• Inserimento su guida

• Inserimento su blocco Guida DIN

Nota. Tutte le funzioni disponibili nel pannello LAYOUT QUADRI sono le medesime della finestra Layout quadro (comando DLAYOUT) già presente nelle versioni precedenti del software. Per informazioni dettagliate di uso e personalizzazione vedi “Layout quadri - Modalità globale” e “Layout quadri - Impostazioni e utilità” al capitolo “Quadri” della guida di riferimento.

La barra degli strumenti e il menu contestuale (si apre con il tasto destro del mouse dopo aver selezionato un componente nella lista) mette a disposizione i comandi più comuni di gestione di un layout quadro descritti di seguito.

Inserisci

Il disegno delle sagome dei componenti selezionati in lista (usare il tasto MAIUSC per selezionare più componenti) avviene dopo aver premuto il pulsante Inserisci, disponibile anche nel menu a cursore attivabile con il tasto destro del mouse. In alternativa trascinare gli elementi nel disegno (Drag & Drop).

Il software richiede di selezionare i punti nel disegno a seconda della modalità di inserimento impostata. Nel caso di inserimento assiale o su guida, un opportuno snap ad oggetto agevola il posizionamento dei componenti.

Edita attributi componente

Avvia la finestra editazione attributi sul simbolo del componente nello schema elettrico. Il comando permette pertanto di correggere ad esempio la sigla, la descrizione, l’ubicazione o il codice materiale del componente senza spostarsi dal foglio di disposizione dei componenti.

Edita sagoma associata

Selezionare un solo componente dalla lista e premere il pulsante Edita sagoma associata, presente nella barra degli strumenti o nel menu a cursore, per verificare o modificare i dati di sagoma dell’articolo associato (uno o più). La finestra di editazione è quella dell’archivio Articoli e viene aperta alla scheda Simboli.

Localizza sagoma

Se già inserita, è possibile localizzare nel layout del quadro la sagoma di un componente selezionato nella lista del pannello LAYOUT QUADRI: avviare Localizza sagoma, dal menu a cursore o dalla barra degli strumenti. Viene visualizzato uno zoom del disegno dove è visibile la sagoma, la quale sarà indicata con una freccia.

Localizza simbolo

Per localizzare il simbolo dell'apparecchiatura all’interno dello schema elettrico avviare Localizza simbolo, dal menu a cursore o dalla barra degli strumenti.

Nascondi finestra di Layout quadri

L’interfaccia Layout quadri (comando DLAYOUT) consente la disposizione delle sagome dei componenti per la rappresentazione del layout dei quadri.

Al fine di migliorare l’uso di questa interfaccia, è stato aggiunto nella barra degli strumenti il comando Nascondi. La nuova funzione permette di chiudere momentaneamente la finestra di layout quadro e poter interagire con il disegno, modificando ad esempio zoom e visualizzazione. Alla pressione di un tasto la finestra di layout torna visibile nello stato precedente.
