Novità Serie 2025 - Progettazione fotovoltaica
Electro Graphics ha rilasciato la nuovissima Serie 2025 dei software per progettazione elettrica e fotovoltaica. Qui presentiamo le maggiori novità e potenziamenti introdotti nell'area Progettazione fotovoltaica, software Solergo.
Vedi tutte le novità Serie 2025:
Scarica la brochure Electro Graphics Novità Serie 2025
Gestione comunità energetiche secondo decreto CACER
Aggiornamenti in linea con le nuove Regole Operative per l'Autoconsumo
Solergo 2025 è stato adeguato alle recenti Regole Operative per l'autoconsumo diffuso e il contributo PNRR (Decreto CACER e TIAD). Questa nuova versione del software include importanti aggiornamenti per garantire la conformità alle nuove disposizioni normative.
Principali novità:
• Meccanismo transitorio: sono state implementate le nuove regole per gli impianti che intendono beneficiare del meccanismo transitorio previsto dal DM 16 settembre 2020, con particolare attenzione ai requisiti e ai termini di scadenza.
• Calcolo delle decurtazioni: il software calcola correttamente le decurtazioni applicabili in caso di cumulo di incentivi, seguendo le indicazioni dell'Allegato 1 del Decreto CACER.
• Esenzioni per enti del terzo settore: sono state introdotte le esenzioni dalla riduzione della tariffa incentivante per l'energia elettrica condivisa incentivabile (EACI) afferente a punti di prelievo nella titolarità di enti territoriali, religiosi, del terzo settore e di protezione ambientale.
• Ripartizione dell'energia: il software è in grado di suddividere l'energia elettrica condivisa incentivabile in esente e non esente, in base alla presenza di punti di prelievo appartenenti agli enti sopracitati.

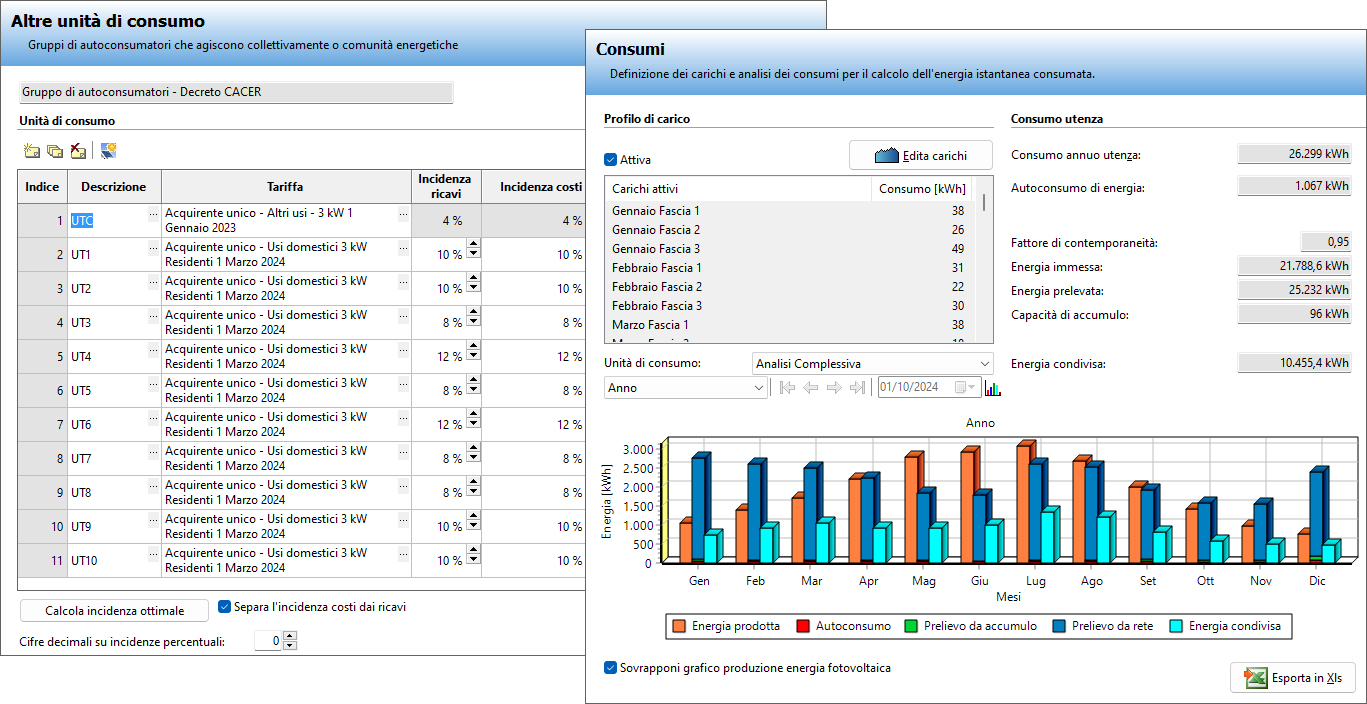

Nella sezione "Altre unità di consumo" del progetto in Solergo, è possibile identificare i punti di prelievo che appartengono a enti esenti dalla decurtazione. Selezionando l'apposita opzione nei dati anagrafici dell'unità di consumo, il software effettuerà automaticamente la ripartizione dell'energia e il calcolo degli incentivi.
Solergo 2025 offre un supporto completo per la gestione degli impianti di autoconsumo alla luce delle nuove normative. Grazie a questi aggiornamenti, i progetti possono valutare i benefici al meglio degli incentivi previsti dal PNRR e garantire la corretta applicazione delle regole.
Generazione di progetto di comunità energetiche con importazione di impianti già realizzati
Solergo 2025 semplifica la creazione di progetti di comunità energetica, permettendo di importare rapidamente altri progetti di impianti fotovoltaici.
Questa funzionalità accelera la realizzazione di progetti complessi, consentendo di risparmiare tempo e ridurre errori di inserimento dati.
Il nuovo comando "Importa progetto" permette di aggiungere facilmente le sezioni di un impianto esistente ad un progetto di comunità, organizzando automaticamente tutte le informazioni rilevanti.
Questa soluzione è ideale per in progetti con diverse unità perchè semplifica la progettazione e la gestione di progetti di autoconsumo collettivo.
Tuttavia, è importante ricordare che questa funzionalità è limitata ai progetti di comunità energetica e non è compatibile con tutti i tipi di impianti fotovoltaici.
Importazione diretta da PVGIS dei dati climatici e del profilo di orizzonte con calcolo della producibilità
Solergo introduce nuovi comandi per un accesso rapido e semplificato ai dati PVGIS, facilitando la progettazione di impianti fotovoltaici in modo accurato e performante.
Importazione dati climatici PVGIS
Un'utilità dedicata permette di importare i dati climatici di una specifica località direttamente dall'atlante geografico fotovoltaico PVGIS della Commissione Europea (JRC).
All’interno della pagina Località, dopo aver selezionato la località di installazione dell’impianto in progetto, agendo sul pulsante Importa da PVGIS, Solergo invia le coordinate geografiche impostate (Latitudine, Longitudine, Altitudine) al sito web di PVGIS (è necessaria una connessione internet attiva). I dati climatici rilevati per la località vengono automaticamente importati e la casella Fonte dati climatici viene impostata su PVGIS.

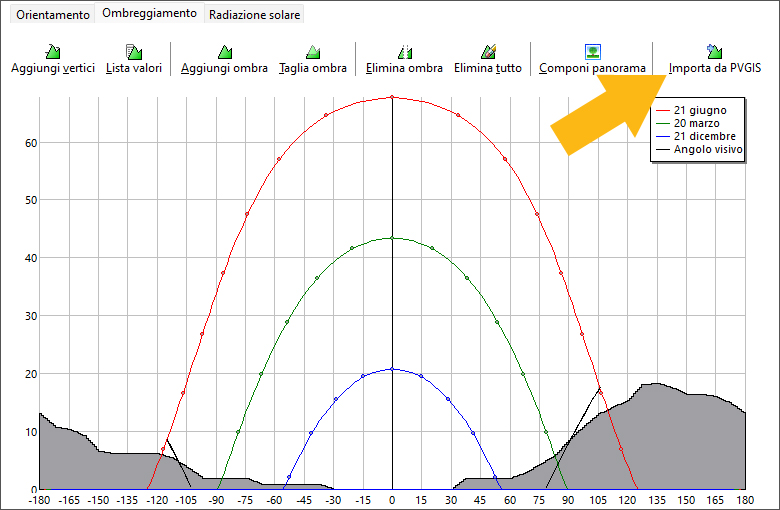

Importazione profilo orizzonte PVGIS
Il diagramma solare relativo alla località in esame, con il profilo dell’ombreggiamento a partire dal panorama visto dai moduli, è determinante sulla produzione dell’impianto fotovoltaico. Il profilo corrispondente agli ostacoli all’orizzonte si può ottenere con semplicità importando il profilo di orizzonte sempre dall’atlante geografico fotovoltaico della commissione europea (PVGIS) di JRC European Commission.
All’interno della pagina Esposizioni - Ombreggiamento, il comando Importa da PVGIS, importa il profilo di orizzonte della località impostata in pagina Località e considerando gli angoli di Orientamento ed Inclinazione impostati nella pagina Esposizioni - Orientamento.
Nel caso non sia disponibile la connessione internet, è possibile importare il profilo di orizzonte da file CSV che può essere scaricato dalla stessa fonte PVGIS.

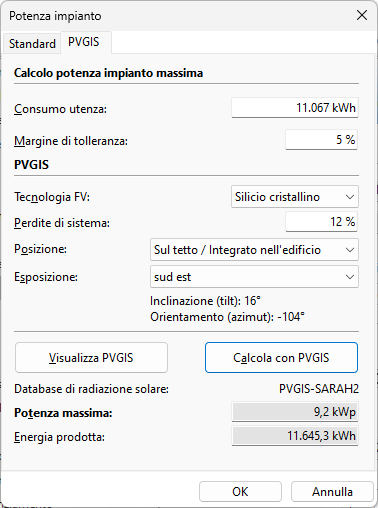

Calcola potenza impianto massima tramite PVGIS
Una nuova funzionalità di Solergo è dedicata al calcolo della potenza impianto massima tramite il servizio web PVGIS. L’atlante geografico fotovoltaico della commissione europea (PVGIS) fornisce i dati di producibilità dell’impianto in progetto da cui Solergo determina il valore della potenza necessaria ad ottenere la produzione di energia richiesta.
La funzione permette pertanto di dimensionare l'impianto fotovoltaico in modo efficiente e accurato, massimizzando la produzione di energia.
Nella finestra di dialogo dedicata al calcolo della potenza impianto massima tramite PVGIS, è possibile inserire i dati necessari per il calcolo.
• Consumo annuo totale di energia previsto per l'utenza; questo valore rappresenta la quantità di energia che l'impianto fotovoltaico dovrà produrre per soddisfare il fabbisogno energetico.
• Margine di tolleranza tra la produzione di energia dell'impianto e il consumo utenza previsto; questo parametro definisce la flessibilità del calcolo, permettendo di valutare diverse configurazioni di impianto.
• Tecnologia dei moduli fotovoltaici che si intende utilizzare; le opzioni disponibili includono CIS, CdTe e altri tipi di film sottile, ognuno con le proprie caratteristiche e prestazioni.
• Percentuale di perdite di sistema che si prevede.
• Posizione di installazione dell'impianto (a terra o sul tetto/integrato nell'edificio); questa informazione è cruciale per il calcolo della potenza impianto massima, in quanto influenza l'esposizione dei moduli solari alla luce solare.
• Esposizione che determinerà l'inclinazione e l'orientamento dei moduli, fattori che incidono significativamente sulla produzione di energia.
Tramite la funzione Visualizzazione dei dati di producibilità di PVGIS è possibile consultare direttamente i dati PVGIS relativi alla zona di installazione e di approfondire le informazioni su radiazione solare e potenziale fotovoltaico.
Calcolo e visualizzazione dei risultati
Solergo avvia il calcolo della potenza necessaria inviando i dati inseriti al sistema PVGIS. Il servizio determina la potenza di impianto più vicina al valore necessario alla produzione di energia richiesta, considerando il consumo utenza previsto e il margine di tolleranza.
I risultati sono visualizzati sono:
• Nome del database di radiazione solare utilizzato da PVGIS per il calcolo: questo database contiene informazioni dettagliate sulla radiazione solare incidente sulla zona di installazione, un fattore chiave per la stima precisa della potenza impianto massima.
• Potenza massima calcolata da PVGIS per l'impianto: questa rappresenta la potenza teorica massima che l'impianto potrebbe raggiungere in condizioni ideali.
• Energia annua che l'impianto fotovoltaico potrebbe produrre con la potenza massima calcolata: questo valore rappresenta una stima realistica della produzione effettiva, considerando le perdite di sistema e le condizioni operative tipiche.
Il calcolo della potenza impianto massima con Solergo e PVGIS offre una valutazione accurata della potenza impianto massima necessaria per soddisfare le esigenze energetiche del progetto, considerando i requisiti specifici del sito di installazione. Questo permette di dimensionare l'impianto in modo efficiente per massimizzare la produzione di energia e minimizzare i costi, ottenendo il massimo ritorno sull'investimento.
L’utilizzo dei dati PVGIS è una fonte di riferimento per la valutazione del potenziale solare e garantisce la massima affidabilità dei risultati.
Gestione di inverter con inseguitori multipli e caratteristiche diverse tra loro
Solergo 2025 offre una funzionalità innovata per la gestione di inverter fotovoltaici dotati di più inseguitori, ciascuno con caratteristiche elettriche specifiche. Questa caratteristica consente di configurare e dimensionare in modo accurato impianti complessi, garantendo la massima precisione e affidabilità dei calcoli.
Configurazione flessibile degli inseguitori

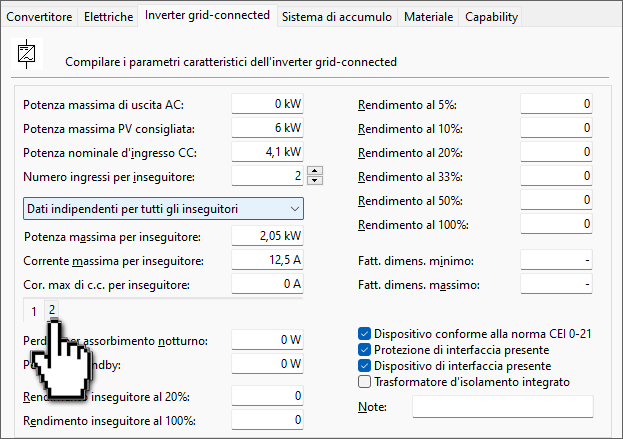

La finestra dedicata alla configurazione flessibile degli inseguitori MPPT in Solergo permette di inserire i dati elettrici di ciascun inseguitore, specificando:
• la potenza nominale massima erogabile dall'inseguitore in condizioni ideali.
• la corrente massima erogabile dall'inseguitore in condizioni di carico massimo.
• la corrente massima erogabile dall'inseguitore in caso di corto circuito.
Sono disponibili tre modalità di configurazione per adattarsi a ogni esigenza:
• Inseguitori squilibrati: ideale per configurazioni in cui gli inseguitori hanno caratteristiche diverse. I dati degli ultimi inseguitori vengono calcolati automaticamente in base ai dati totali dell'inverter.
• Dati uguali per tutti gli inseguitori: semplifica la configurazione quando tutti gli inseguitori hanno le stesse caratteristiche elettriche.
• Dati indipendenti per tutti gli inseguitori: offre la massima flessibilità, permettendo di inserire dati specifici per ciascun inseguitore fino a un massimo di 4. Per configurazioni più complesse, è possibile utilizzare le modalità Inseguitori squilibrati o Dati uguali per tutti gli inseguitori.
Verifiche elettriche accurate per ogni inseguitore
Solergo 2025 esegue verifiche elettriche in modo indipendente per ciascun inseguitore, garantendo una valutazione precisa delle prestazioni e della sicurezza dell'intero impianto. Questa funzionalità assicura che ogni componente dell'impianto sia dimensionato correttamente e funzioni in modo ottimale.
La nuova funzionalità di Solergo 2025 per la gestione di inverter con inseguitori multipli rappresenta un altropasso avanti nella progettazione e del dimensionamento degli impianti fotovoltaici, offrendo agli utenti uno strumento potente e versatile per ottimizzare le prestazioni dei loro sistemi.
• Maggiore precisione nel calcolo grazie alla possibilità di configurare ogni inseguitore in modo dettagliato.
• Flessibilità perchè si adatta a una vasta gamma di configurazioni di impianti fotovoltaici.
• Affidabilità perchè le verifiche elettriche automatiche garantiscono la sicurezza e l'efficienza dell'impianto.
Maggior flessibilità nell’uso degli ottimizzatori a due moduli
L'utilizzo degli ottimizzatori di potenza è ormai uno standard nel settore fotovoltaico. Grazie alla loro capacità di massimizzare la produzione energetica di ogni singolo modulo, indipendentemente dalle condizioni ambientali, gli ottimizzatori offrono un vantaggio competitivo in qualsiasi tipologia di impianto.
Solergo 2025 consente di configurare l'impianto con una maggiore flessibilità di connessione tra moduli fotovoltaici e ottimizzatori.
Configurazioni personalizzate a portata di mano
Nella sezione Componenti di Solergo, è possibile selezionare un modello di ottimizzatore che supporta il collegamento di due moduli fotovoltaici (sia in serie che in parallelo). Questa caratteristica, unita alla possibilità di gestire anche ottimizzatori con un solo modulo collegato, apre un ventaglio di possibilità progettuali, adattandosi alle specifiche esigenze di ogni impianto.
Impatto sulla progettazione e sulla documentazione
La scelta della configurazione degli ottimizzatori ha un impatto diretto su diversi aspetti del progetto:
• Potenza e parametri elettrici: la potenza nominale dell'impianto e i parametri elettrici di funzionamento vengono automaticamente aggiornati in base alla configurazione scelta.
• Conteggio dei moduli: il numero totale di moduli fotovoltaici installati viene calcolato in modo preciso.
• Documentazione: tutti i report e la documentazione generati da Solergo rifletteranno la configurazione degli ottimizzatori selezionata, garantendo la massima trasparenza e accuratezza.
Revisione della documentazione tecnica ed economica in relazione all'evoluzione normativa
La documentazione tecnica ed economica prodotta in Solergo è stata revisionata ed aggiornata in relazione agli adeguamenti normativi.
Estensione ed aggiornamento dei database di moduli, inverter e sistemi di accumulo
Per tutte le tipologie di dispositivi utilizzabili in un impianto fotovoltaico sono state integrate nuove serie in archivio.
