Solergo: Importa da PVGIS, inverter con inseguitori multipli e flessibilità su ottimizzatori

Un'utilità dedicata permette di importare i dati climatici di una specifica località direttamente dall'atlante geografico fotovoltaico PVGIS della Commissione Europea (JRC).

Una nuova funzionalità è dedicata al calcolo della potenza impianto massima tramite il servizio web PVGIS. L’atlante geografico fotovoltaico della commissione europea fornisce i dati di producibilità dell’impianto in progetto da cui Solergo determina il valore della potenza necessaria ad ottenere la produzione di energia richiesta.

Solergo 2025 introduce la gestione di inverter con inseguitori multipli e caratteristiche diverse tra loro. L'archivio inverter grid-connected permette di configurare e dimensionare correttamente questo tipo di impianti, garantendo la massima precisione e affidabilità.

Solergo 2025 offre una maggiore flessibilità nella gestione degli ottimizzatori, permettendo di configurare l'impianto con diverse modalità di collegamento dei moduli fotovoltaici.

Oggi, molti modelli di ottimizzatori supportano un ampio intervallo di correnti e tensioni di lavoro, consentendo il collegamento di due moduli fotovoltaici per ottimizzatore, sia in serie che in parallelo.

Ancora una volta, l’utilizzo di software Electro Graphics permette di ottimizzare le risorse, realizzare progetti affidabili ed esaustivi corredati da una documentazione di qualità.

Importazione diretta da PVGIS

Solergo introduce nuovi comandi per un accesso rapido e semplificato ai dati PVGIS, facilitando la progettazione di impianti fotovoltaici in modo accurato e performante.

Importazione dati climatici PVGIS

Un'utilità dedicata permette di importare i dati climatici di una specifica località direttamente dall'atlante geografico fotovoltaico PVGIS della Commissione Europea (JRC)

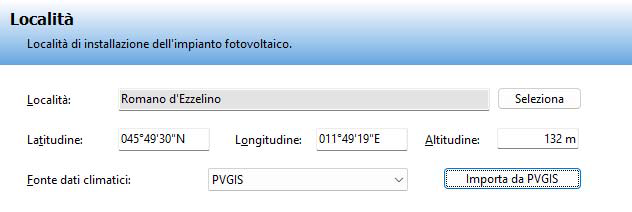

All’interno della pagina Località, dopo aver selezionato la località di installazione dell’impianto in progetto, agendo sul pulsante Importa da PVGIS Solergo invia le coordinate geografiche impostate (Latitudine, Longitudine, Altitudine) al sito web di PVGIS (è necessaria una connessione internet attiva). I dati climatici rilevati per la località vengono automaticamente importati e la casella Fonte dati climatici viene impostata su PVGIS.

Importazione profilo orizzonte PVGIS

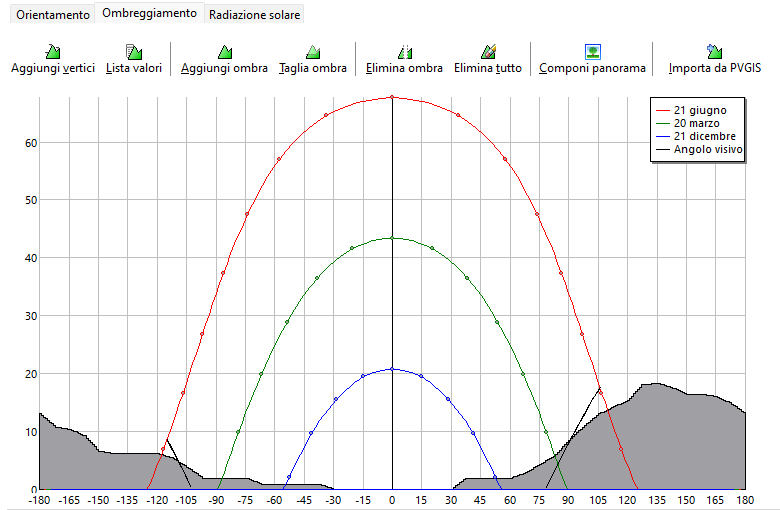

Il diagramma solare relativo alla località in esame con il profilo dell’ombreggiamento a partire dal panorama visto dai moduli, è determinante sulla produzione dell’impianto fotovoltaico. Il profilo corrispondente agli ostacoli all’orizzonte si può ottenere con semplicità importando il profilo di orizzonte sempre dall’atlante geografico fotovoltaico della commissione europea (PVGIS) di JRC European Commission.

All’interno della pagina Esposizioni - Ombreggiamento, il comando Importa da PVGIS, disponibile nella barra degli strumenti, importa il profilo di orizzonte della località impostata in pagina Località e considerando gli angoli di Orientamento ed Inclinazione impostati nella pagina Esposizioni - Orientamento.

Nel caso non sia disponibile la connessione internet, è possibile importare il profilo di orizzonte da file CSV che può essere scaricato dalla stessa fonte PVGIS.

Come importare il profilo da file CSV

1. In Solergo impostare la mappa nella pagina Dati generali impianto e scegliere la località di riferimento in pagina Località.

2. Tramite browser web, accedere alla pagina web https://re.jrc.ec.europa.eu/pvg_tools/it/

3. Ricercare nella mappa la località in esame; è possibile anche usare la casella Indirizzo oppure compilare i valori di Latitudine e Longitudine leggendoli dalla mappa selezionata nella pagina Dati generali impianto in Solergo (se già impostata).

4. Selezionare la casella Orizzonte calcolato e scaricare il file con il bottone csv.

5. Tornare in Solergo nella pagina Esposizioni e aprire la sezione Ombreggiamento.

6. Dal menu che si apre con il tasto destro del mouse scegliere Importa profilo.

7. Nella finestra Apri file, impostare tipo file File profilo PVGIS (*.csv) e aprire il file scaricato.

Calcola potenza impianto massima tramite PVGIS

Una nuova funzionalità di Solergo è dedicata al calcolo della potenza impianto massima tramite il servizio web PVGIS. L’atlante geografico fotovoltaico della commissione europea (PVGIS) fornisce i dati di producibilità dell’impianto in progetto da cui Solergo determina il valore della potenza necessaria ad ottenere la produzione di energia richiesta.

La funzione permette pertanto di dimensionare l'impianto fotovoltaico in modo efficiente e accurato, massimizzando la produzione di energia.

È necessaria una connessione internet attiva.

Nota. Questa funzione è disponibile solo per impianti con un unico generatore.

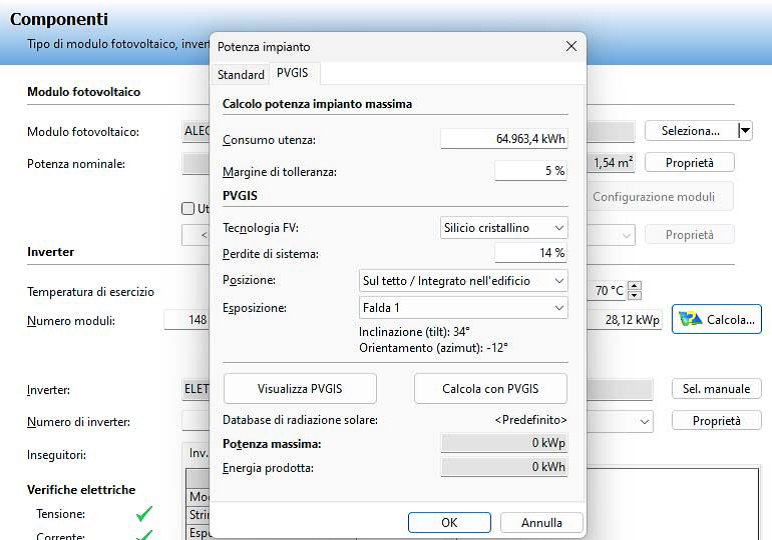

Per avviare il calcolo della potenza impianto massima, accedere alla pagina Componenti in Solergo e cliccare sul pulsante Calcola. Si aprirà la finestra di dialogo dedicata al calcolo della potenza impianto massima.

La finestra di dialogo contiene la pagina PVGIS, dove è possibile inserire i dati necessari per il calcolo.

Consumo utenza: indicare il consumo annuo totale di energia previsto per l'utenza. Questo valore rappresenta la quantità di energia che l'impianto fotovoltaico dovrà produrre per soddisfare il fabbisogno energetico.

Margine di tolleranza: specificare la discesa massima accettabile tra la produzione di energia dell'impianto e il consumo utenza previsto. Questo parametro definisce la flessibilità del calcolo, permettendo di valutare diverse configurazioni di impianto.

Tecnologia FV: selezionare la tecnologia dei moduli fotovoltaici che si intende utilizzare. Le opzioni disponibili includono CIS, CdTe e altri tipi di film sottile, ognuno con le proprie caratteristiche e prestazioni.

Perdite di sistema: impostare la percentuale di perdite di sistema che si prevede. Il valore predefinito è 14%, ma può essere modificato in base alle specifiche esigenze.

Posizione: indicare se l'impianto sarà installato a terra o sul tetto/integrato nell'edificio. Questa informazione è cruciale per il calcolo della potenza impianto massima, in quanto influenza l'esposizione dei moduli solari alla luce solare.

Esposizione: scegliere un'esposizione tra le opzioni disponibili. L'esposizione selezionata determinerà l'inclinazione e l'orientamento dei moduli, fattori che incidono significativamente sulla produzione di energia.

Dopo l'inserimento dei dati necessari si possono avviare le due funzionalità disponibili.

Visualizzazione dei dati di producibilità di PVGIS

Il bottone Visualizza PVGIS apre il sito web PVGIS con la località preimpostata. Questa funzione permette di consultare direttamente i dati PVGIS relativi alla zona di installazione e di approfondire le informazioni su radiazione solare e potenziale fotovoltaico.

Calcolo e visualizzazione dei risultati

Il bottone Calcola con PVGIS avvia il calcolo della potenza necessaria inviando i dati inseriti al sistema PVGIS. Il servizio determinerà la potenza di impianto più vicina al valore necessario alla produzione di energia richiesta, considerando il consumo utenza previsto e il margine di tolleranza.

I risultati sono visualizzati appena sotto il bottone.

Database di radiazione solare: visualizza il database di radiazione solare utilizzato da PVGIS per il calcolo. Questo database contiene informazioni dettagliate sulla radiazione solare incidente sulla zona di installazione, un fattore chiave per la stima precisa della potenza impianto massima.

Potenza massima: indica la potenza massima calcolata da PVGIS per l'impianto. Questa rappresenta la potenza teorica massima che l'impianto potrebbe raggiungere in condizioni ideali.

Energia prodotta: mostra l'energia annua che l'impianto fotovoltaico potrebbe produrre con la potenza massima calcolata. Questo valore rappresenta una stima realistica della produzione effettiva, considerando le perdite di sistema e le condizioni operative tipiche.

Il calcolo della potenza impianto massima con Solergo e PVGIS offre una valutazione accurata della potenza impianto massima necessaria per soddisfare le esigenze energetiche del progetto, considerando i requisiti specifici del sito di installazione. Questo permette di dimensionare l'impianto in modo efficiente per massimizzare la produzione di energia e minimizzare i costi, ottenendo il massimo ritorno sull'investimento.

L’utilizzo dei dati PVGIS è una fonte di riferimento per la valutazione del potenziale solare e garantisce la massima affidabilità dei risultati.

Gestione di inverter con inseguitori diversi tra loro

Solergo 2025 introduce la gestione di inverter con inseguitori multipli e caratteristiche diverse tra loro. L'archivio inverter grid-connected permette di configurare e dimensionare correttamente questo tipo di impianti, garantendo la massima precisione e affidabilità.

Per accedere all'archivio inverter e configurare gli inseguitori multipli, dalla barra degli strumenti di Solergo selezionare Strumenti > Archivio inverter.

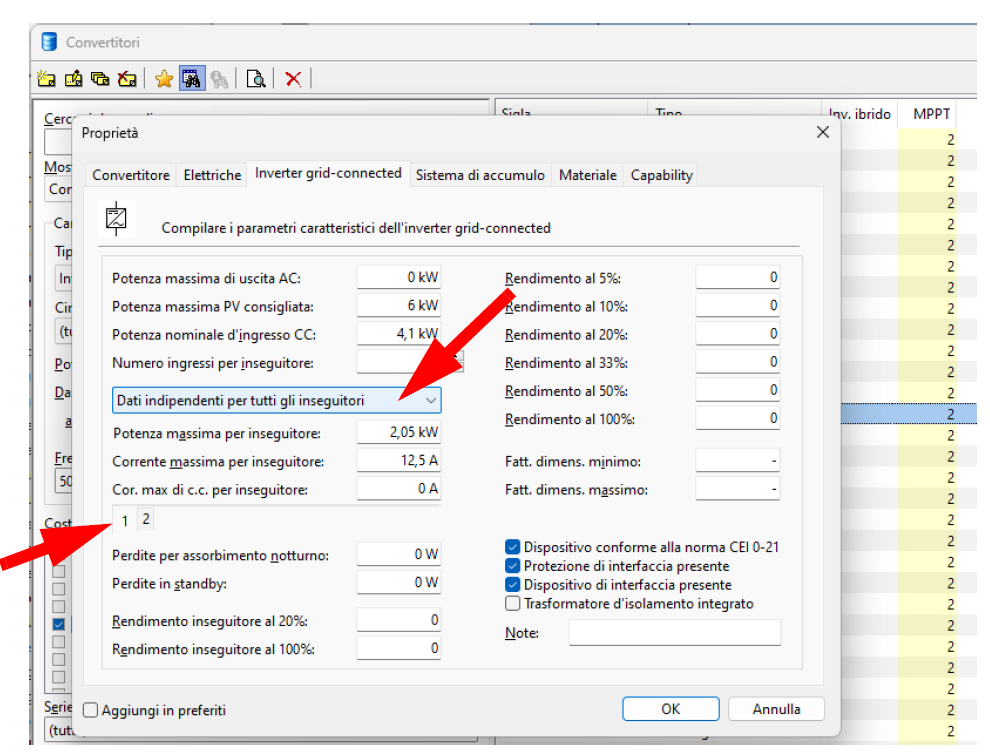

Nella finestra dei dati di inverter con più di un inseguitore (numero da indicare nella sezione Elettriche), nella sezione Inverter grid-connected è possibile specificare i dati elettrici di ciascun inseguitore. I dati richiesti includono:

Potenza massima: potenza nominale massima erogabile dall'inseguitore in condizioni ideali.

Corrente massima: corrente massima erogabile dall'inseguitore in condizioni di carico massimo.

Corr. max di c.c. per inseguitore (opzionale): corrente massima erogabile dall'inseguitore in caso di corto circuito.

Sono disponibili tre modalità per l'inserimento dei dati degli inseguitori multipli:

• Inseguitori squilibrati: in questa modalità, i dati sotto riportati si riferiscono a tutti gli inseguitori tranne l'ultimo. I dati elettrici relativi all'ultimo inseguitore vengono ricavati dal programma per differenza dai dati totali di potenza massima, corrente massima e corrente di corto circuito dell'inverter.

• Dati uguali per tutti gli inseguitori: in questa modalità, i valori riportati si riferiscono a tutti gli inseguitori dell'inverter, assumendo che tutti gli inseguitori possiedano le stesse caratteristiche elettriche.

• Dati indipendenti per tutti gli inseguitori: in questa modalità, è possibile inserire dati diversi per ciascun inseguitore, fornendo una configurazione dettagliata e precisa di ogni inseguitore.

Il numero massimo di inseguitori per cui è possibile inserire i dati in modo indipendente è 4. Per configurazioni con un numero di inseguitori superiore a 4, è possibile utilizzare solo le modalità Inseguitori squilibrati o Dati uguali per tutti gli inseguitori.

In Solergo, le verifiche elettriche per gli inverter con inseguitori multipli vengono effettuate in modo autonomo per ciascun inseguitore. Questo garantisce una valutazione precisa e dettagliata delle prestazioni e della sicurezza dell'impianto, considerando le caratteristiche specifiche di ogni inseguitore.

Maggior flessibilità nell’utilizzo degli ottimizzatori

L'utilizzo degli ottimizzatori di potenza è sempre più diffuso negli impianti fotovoltaici. La loro capacità di massimizzare le prestazioni di ogni singolo modulo, indipendentemente dalle condizioni operative, li rende una scelta vantaggiosa in diverse configurazioni.

Solergo 2025 offre una maggiore flessibilità nella gestione degli ottimizzatori, permettendo di configurare l'impianto con diverse modalità di collegamento dei moduli fotovoltaici.

Oggi, molti modelli di ottimizzatori supportano un ampio intervallo di correnti e tensioni di lavoro, consentendo il collegamento di due moduli fotovoltaici per ottimizzatore, sia in serie che in parallelo.

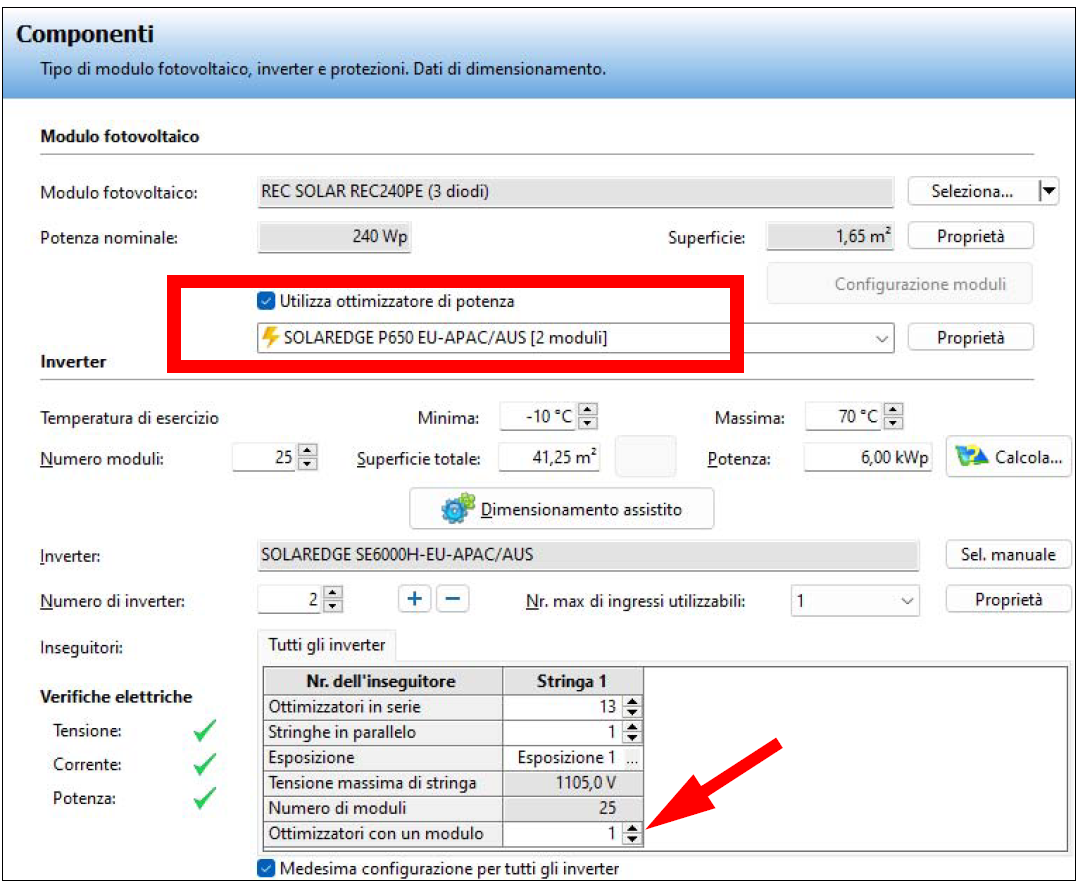

Nella pagina Componenti di Solergo, attivando l'opzione Utilizza ottimizzatori di potenza, è possibile selezionare un modello con 2 moduli per ottimizzatore, siano essi in parallelo o in serie.

In alcuni casi, potrebbe essere necessario utilizzare nello stesso generatore anche ottimizzatori con un solo modulo collegato. Solergo permette di gestire anche questa configurazione, specificando il numero di Ottimizzatori con un modulo nella griglia dei dati degli inseguitori.

Questa impostazione estende notevolmente le combinazioni di collegamento dei moduli fotovoltaici, offrendo maggiore libertà di progettazione e adattandosi alle specifiche esigenze di ogni impianto.

La modifica della configurazione degli ottimizzatori ha ripercussioni su diverse impostazioni di sistema, tra cui:

• Potenze erogate e relativi controlli elettrici: la potenza nominale dell'impianto e i parametri elettrici di funzionamento vengono aggiornati in base al numero di moduli e alla configurazione di collegamento scelta.

• Numero di moduli complessivi: il conteggio totale dei moduli fotovoltaici installati nell'impianto viene aggiornato di conseguenza.

• Documentazione prodotta: i report e la documentazione generati da Solergo rifletteranno la configurazione degli ottimizzatori selezionata.
