Presentazione electroBIM a KEY 2024

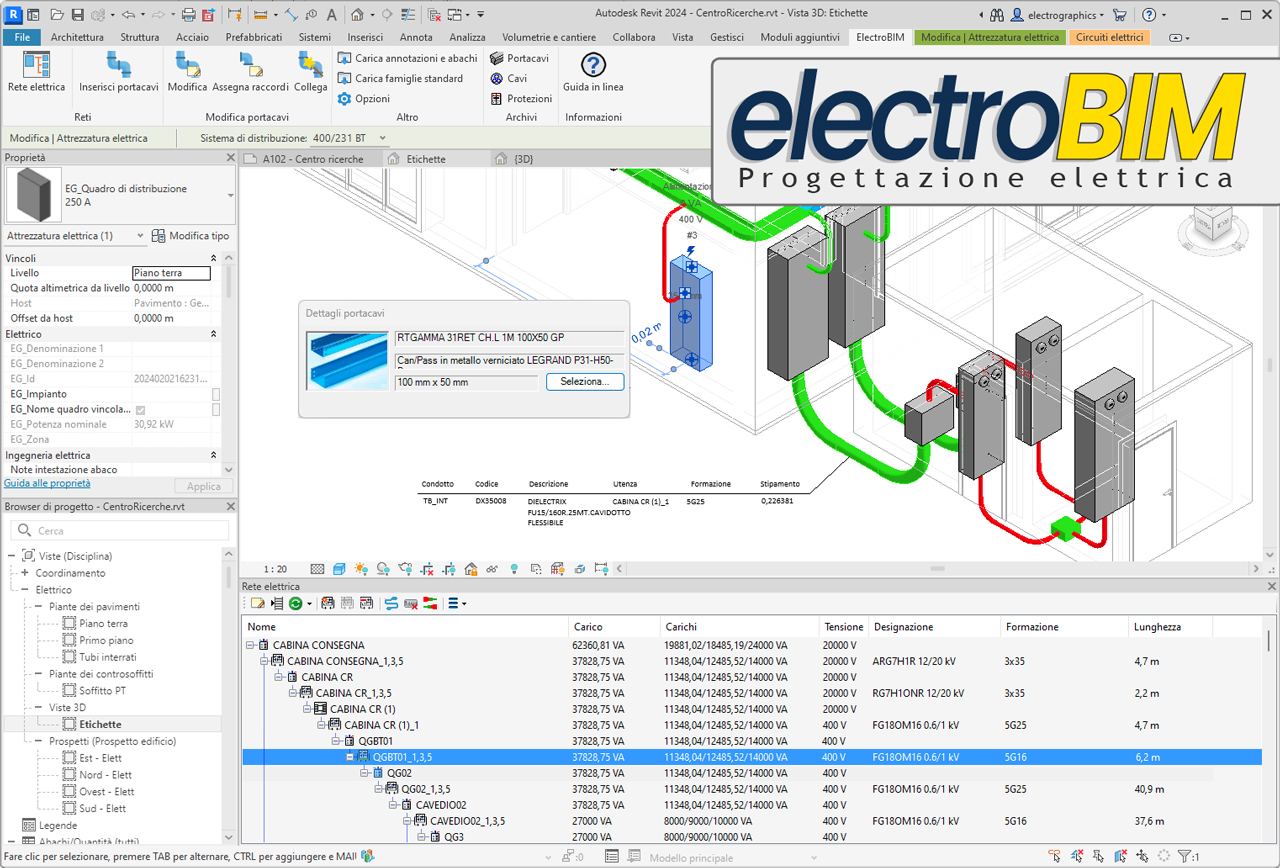

electroBIM: progettazione di sistemi di distribuzione elettrica
electroBIM è un plugin per Autodesk Revit®, sviluppato da Electro Graphics a supporto della progettazione di sistemi di distribuzione elettrica in ambiente BIM.
Il software consente la gestione di cavidotti e canalizzazioni sulla base di un archivio di prodotti di uso comune e associa le informazioni salienti alle funzioni di tracciamento in Revit, per la modellazione 3D delle vie cavo secondo il prodotto scelto.
Un gestore dedicato permette di definire le utenze elettriche, supportato da un navigatore che semplifica e velocizza l’accesso ai dati tipici (tensione, potenza, corrente, cosfi, tipo di cavo e posa).
La funzione di instradamento automatico dei cavi, collega i vari elementi dell’impianto ai quadri di distribuzione e determina i percorsi ottimali lungo le dorsali modellate.
Il software effettua la propagazione delle potenze ai vari livelli di impianto, determina la sezione dei conduttori sulla base della tipologia di cavi e delle pose utilizzate correlate con i percorsi seguiti, effettua il coordinamento con le protezioni previste e calcola le cadute di tensione in ogni punto dell’impianto.
Infine, è gestito lo stato di riempimento delle vie cavo, siano esse tubazioni, canalizzazioni o passerelle; sono disponibili elementi annotativi per visualizzare tutte le informazioni sullo stato delle condutture.
In modo semplice e flessibile electroBIM consente di:
• Definire e siglare le utenze elettriche presenti nell’impianto.
• Gestire un archivio di cavidotti, canalizzazioni e cavi dei principali costruttori.
• Generare il modello 3D delle vie cavo conformemente al prodotto selezionato.
• Generare la rete dei circuiti elettrici di potenza con i principali dati esposti.
• Navigare la rete elettrica con un pratico visualizzatore delle utenze.
• Effettuare la propagazione delle potenze ai vari livelli di impianto
• Calcolare le correnti di impiego e assegnare le correnti nominali delle protezioni.
• Effettuare l’instradamento automatico dei cavi attraverso canalizzazioni e tubazioni.
• Determinare la sezione dei conduttori secondo norme CEI / IEC o internazionali.
• Calcolare le cadute di tensione in ogni punto dell’impianto.
• Generare etichette annotative ad abachi per cavi e canalizzazioni.
• Effettuare verifiche sullo stato di riempimento delle vie cavo.
• Attivare l’interoperabilità con i software di calcolo della linea Ampère, per una verifica approfondita dei guasti sulle linee e sulle protezioni utilizzate, con riporto bidirezionale degli eventuali dati modificati.
electroBIM: progettazione di sistemi di distribuzione elettrica
Visitateci a KEY2024 | The Energy Transition Expo dal 28 Febbraio al 1 Marzo alla Fiera di Rimini - Pad. D7 stand 061, per una valutazione delle nostre soluzioni per la progettazione di impianti elettrici e fotovoltaici.
