Utilità per gli schemi elettrici

Tra le varie proposte sviluppate segnaliamo ad esempio la funzione di calcolo e verifica della sovratemperatura quadri può anche calcolare e valutare una unità di raffreddamento, se necessaria. Per andare incontro all’esigenza di inserire più elementi di raffreddamento all’interno di un quadro, è stata inserita la possibilità di definire il numero di elementi (ventilatori o condizionatori) con effetto diretto sul calcolo.

Per semplificare i settaggi preliminari dello schema, tutte le preferenze per l'elaborazione dei cross reference ora sono salvate in un profilo. È possibile salvare con un nome un profilo personalizzato che comprenda tutti i parametri come, ad esempio, le distanze e le scale da applicare nel disegno automatico dei collegamenti incrociati tra elementi riferiti e comandi.

Seguendo altre indicazioni della clientela, la numerazione progressiva delle fasi consente di assegnare ai fili connessi a valle di un simbolo una siglatura dipendente e coerente con la sigla dei fili connessi a monte. Ad esempio, come di consuetudine, i fili a valle di un sezionamento riprendono il riferimento della fase da cui derivano.

Queste e molte altre utilità sono la risposta alle richieste più comuni e condivise, per migliorare l’efficacia dei CAD elettrici di Electro Graphics, rendendoli sempre più aderenti alle esigenze dei professionisti che li hanno scelti per la loro attività.

Verifica temperatura quadri con più elementi di raffreddamento

La funzione di calcolo e verifica della sovratemperatura quadri (comando CEI1743, vedi “Calcolo

sovratemperatura nei quadri” al capitolo “Quadri” della guida di riferimento) può anche calcolare e valutare una unità di raffreddamento, se necessaria.

Per andare incontro all’esigenza di inserire più elementi di raffreddamento all’interno di un locale quadro, è stata inserita la possibilità di definire il numero di elementi (ventilatori o condizionatori) con effetto diretto sul calcolo.

La potenza refrigerante o aspirata nel foglio di sovratemperatura viene calcolata tenendo conto del numero degli elementi specificato nella casella Quantità nella finestra Sovratemperatura quadro - Raffreddamento.

Utilizzare il bottone Inserisci riferimento in CAD per aggiungere nel disegno un blocco marcatore

che permetta l’estrazione dei codici degli elementi refrigeranti per la lista materiali.

Personalizzazione delle tabelle

Sono disponibili nuove opzioni per personalizzare le tabelle quali ad esempio tabelle di elenco fogli, tabelle di impiantistica etc.

Bordo delle colonne

In CADelet/Smart/iDEA/Eplus alcune preferenze che riguardano il disegno automatico delle tabelle sono disponibili in Preferenze ambiente grafico (comando EGPREF), Tabelle multifoglio, nella finestra che si apre con il bottone Avanzate.

Qui è stata aggiunta l’impostazione Bordo colonne per permettere la personalizzazione dello spessore dei bordi esterni delle tabelle. La percentuale si riferisce all’altezza riga impostata nella finestra mostrata per il disegno della tabella. Inserire 0 se non si desidera alcun spessore specifico per i bordi delle tabelle.

Nota. Questa preferenza non è rivolta alle tabelle multifoglio.

Distanza tra colonne

La funzione di disegno automatico delle tabelle prevede che qualora lo spazio disponibile nel foglio non sia sufficiente, quando è raggiunta la base del foglio, la tabella possa continuare su più colonne affiancate.

Ora è possibile impostare la distanza minima tra le colonne. Se il valore rimane 0 () la distanza è automatica, pari alla larghezza tabella + 5 mm.

L’opzione Distanza tra colonne è disponibile nella finestra di disegno delle tabelle.

Ricerca negli attributi dei simboli nel disegno

Nella finestra Utilità attributi (comando UTILATT) è stata introdotta la possibilità di ricercare in tutto il disegno i blocchi che contengono una stringa di caratteri in uno degli attributi selezionati.

Pertanto, occorre innanzitutto selezionare le etichette degli attributi in cui eseguire la ricerca selezionando le caselle nella lista degli attributi, nella parte superiore della finestra Utilità attributi.

Nel riquadro Editazione selezionare anche la casella Trova e digitare la stringa da ricercare nella casella di testo a lato. Poi avviare la ricerca nel disegno con il bottone posto appena sotto.

Le occorrenze trovate vengono elencate nella finestra dei messaggi di CADelet/Smart/iDEA/Eplus e pertanto possono essere facilmente localizzate con l’apposito navigatore.

Esporta ed importa verso OpenOffice (LibreOffice) Calc©

Diverse funzioni presenti nei software Electro Graphics permettono di importare o esportare i dati interfacciandosi con un foglio di calcolo. In CADelet/Smart/iDEA/Eplus, ad esempio con Fast Builder, Vario, Analisi carichi, Gestione PLC, tutte le tabelle per impiantistica o le tabelle materiali, ma anche in Sigma, in Ampère per i dati delle utenze, in Cablo per la lista cavi, Tabula e gli Archivi dizionari.

La finestra di importazione o esportazione propone le diverse modalità secondo cui il software può importare o esportare i dati. Sono disponibili le seguenti opzioni:

Microsoft Excel©: è possibile scegliere questa modalità se nel sistema è installato Microsoft Excel. Per l’esportazione il software Electro Graphics avvia automaticamente il software Excel ed esporta i dati direttamente in un nuovo foglio di calcolo. Si potranno quindi effettuare modifiche o salvare il file. Per l’importazione invece il software Electro Graphics copia i dati dal foglio di calcolo correntemente aperto in Excel.

Foglio di calcolo (*.xls, *.xlsx): questa modalità è utile quando nel sistema non è installato Microsoft Excel. Per l’esportazione viene creato un file Excel in formato .XLS e salvato nel percorso con il nome indicato dall’utente. Per l’importazione viene aperta una finestra per la selezione di un file in formato .XLS.

La versione 2025 mette a disposizione una nuova modalità.

OpenOffice (LibreOffice) Calc©: è possibile scegliere questa modalità se nel sistema è installato OpenOffice (LibreOffice) Calc©. In modalità del tutto analoga a quanto avviene per Microsoft Excel©, il sistema avvia automaticamente il software ed esporta i dati direttamente in un nuovo foglio di calcolo. Si potranno quindi effettuare modifiche o salvare il file. Per l’importazione invece Calc deve essere già avviato e il software Electro Graphics copia i dati dal foglio di calcolo correntemente aperto.

Elenco delle unità di misura

L’elenco delle unità di misura proposto nelle finestre dei software Electro Graphics quando si vanno a editare elementi di archivio articoli, prezziari, liste di materiali, computi metrici, tanto per fare alcuni esempi, ora può essere modificato in Preferenze ambiente grafico (comando EGPREF), Preventivazione, nella finestra che si apre con il bottone Unità di misura.

È possibile modificare le unità già disponibili o per lo più aggiungerne altre.

Profilazione delle preferenze di cross-reference

Tutte le preferenze per l'elaborazione dei cross reference ora sono salvate in un profilo. È possibile salvare con un nome un profilo personalizzato che comprenda tutti i parametri come, ad esempio, le distanze e le scale da applicare nel disegno automatico dei collegamenti incrociati tra elementi riferiti e comandi.

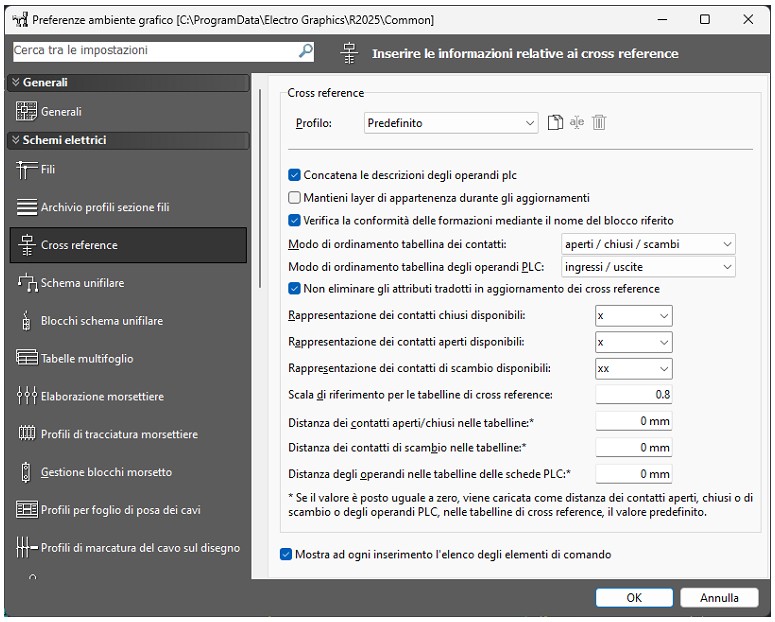

Nella finestra delle preferenze di Cross reference (comando EGPREF), la casella di selezione Profilo permette di scegliere un profilo ed eventualmente modificare la impostazioni nella medesima finestra.

Rimane sempre disponibile un profilo Predefinito. Tale profilo Predefinito non è rinominabile e non è eliminabile. Prima di effettuare delle modifiche alle impostazioni si consiglia di duplicare il profilo predefinito con l'apposito comando e assegnare una descrizione correlata al cliente della commessa di lavoro per esempio. In tal modo sarà poi facile richiamare tali impostazioni o assegnarle ad un progetto da effettuare allo stesso cliente.

È possibile rinominare la descrizione del profilo o rimuovere l'intero profilo. Eventuali progetti che facevano riferimento ad un profilo che è stato rimosso verranno automaticamente connessi a quello predefinito.

Tutte le personalizzazioni effettuate sono in ogni caso recuperabili da una versione all'altra attraverso l'aggiornamento da versioni precedenti.

-

Il profilo delle impostazioni Cross-reference può essere anche associato a un profilo di lavoro all’interno della finestra Parametri di configurazione, nella scheda Organizzazione dei profili di lavoro: vedi “Configurazioni di progetto” al capitolo “Parametri e preferenze” della guida di riferimento.

Numerazione progressiva delle fasi vincolata

La numerazione progressiva delle fasi è una utilità dell’analisi dei fili (comando FILI) che consente di assegnare ai fili connessi a valle di un simbolo una siglatura dipendente e coerente con la sigla dei fili connessi a monte. Ad esempio, come di consuetudine, i fili a valle di un sezionamento riprendono il riferimento della fase da cui derivano.

Per informazioni dettagliate di uso e personalizzazione vedi “Numerazione progressiva delle fasi” al capitolo “Analisi dello schema” della guida di riferimento.

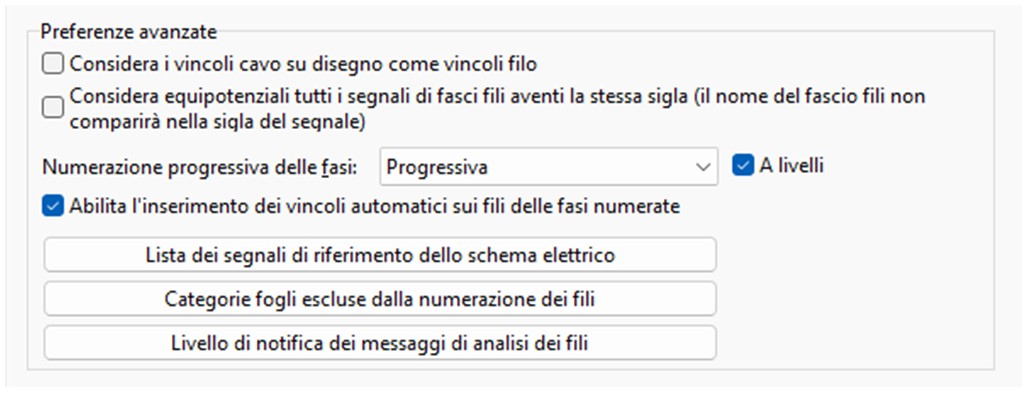

Con la versione 2025 viene introdotta la possibilità di applicare i vincoli automatici ai fili numerati tramite questa numerazione. Per consentire alla procedura di analisi fili di applicare i vincoli automatici a questa tipologia di fili, attivare l’opzione Abilita l'inserimento dei vincoli automatici sui fili delle fasi numerate, presente nella finestra dei Parametri multifoglio, scheda Numerazione fili, riquadro Preferenze avanzate (comando EGPREF).
