Novità Serie 2022 - Calcolo reti elettriche
Electro Graphics ha rilasciato la nuovissima Serie 2022 dei software per progettazione elettrica e fotovoltaica. Qui presentiamo le maggiori novità e potenziamenti introdotti nell'area Calcolo reti elettriche, software linea Ampère ed EGlink.
Vedi tutte le novità Serie 2022:
Scarica la brochure Electro Graphics Novità Serie 2022
Nuovo formato del file di progetto per ottimizzare e semplificare la condivisione dei dati
• Unico file associato al progetto, con estensione UPEX.
• Tecnologia database SQLite, standard riconosciuto e ampiamente utilizzato.
• Formato di progetto ottimizzato e condiviso con tutte le applicazioni Electro Graphics per l'impiantistica elettrica

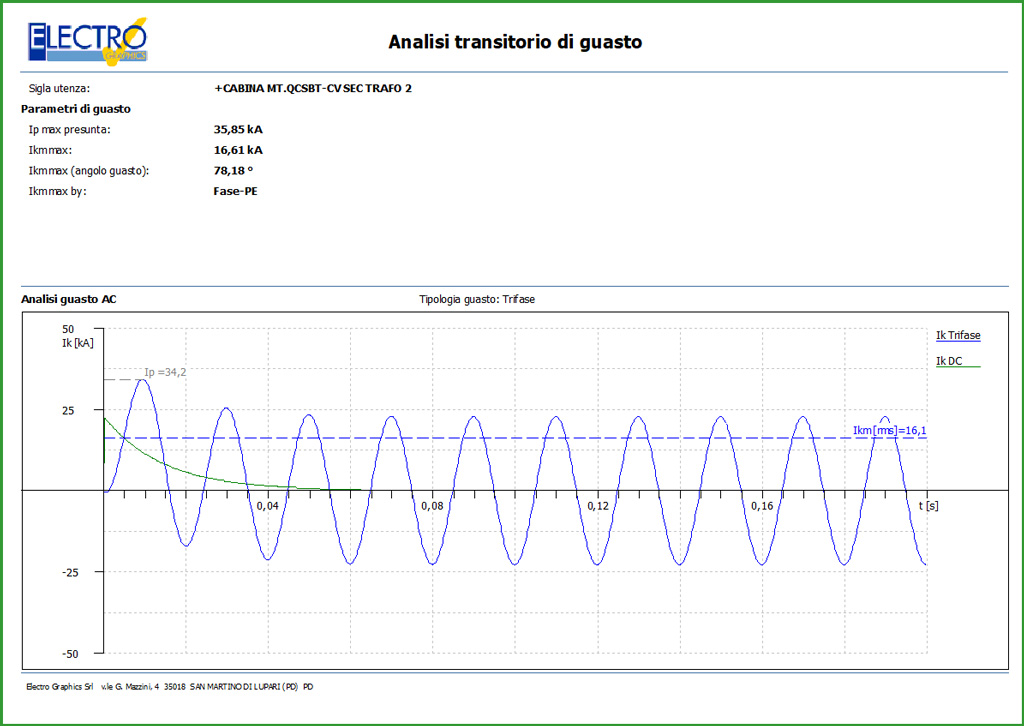

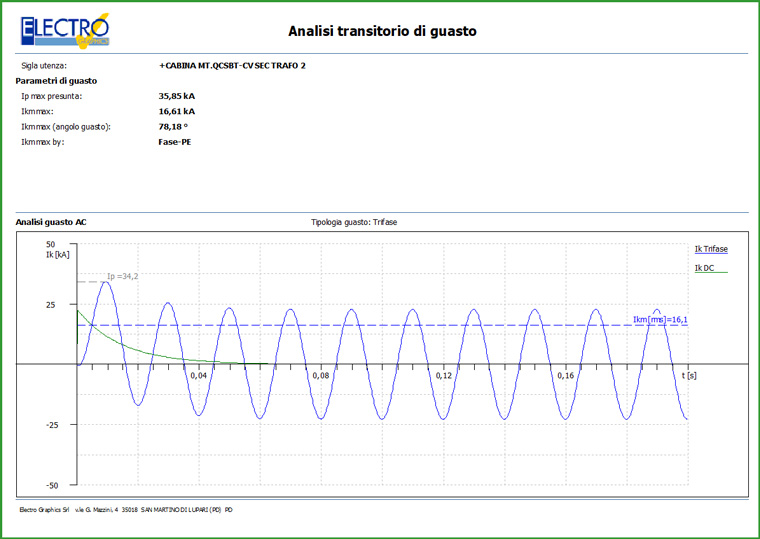

Analisi durante il transitorio, delle correnti di corto circuito in corrente alternata, secondo IEC 60909
• Analisi del transitorio di guasto nelle utenze in AC.
• Verifica del potere di interruzione e di chiusura nel caso in cui sia assegnata una protezione.

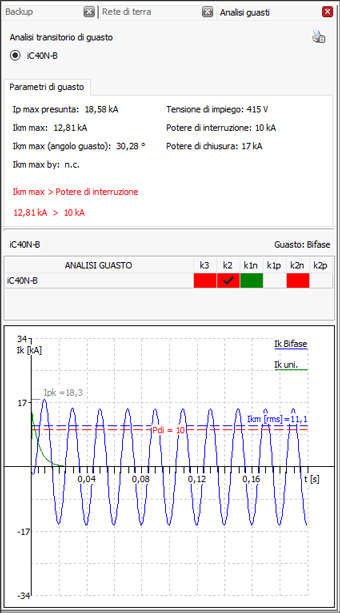

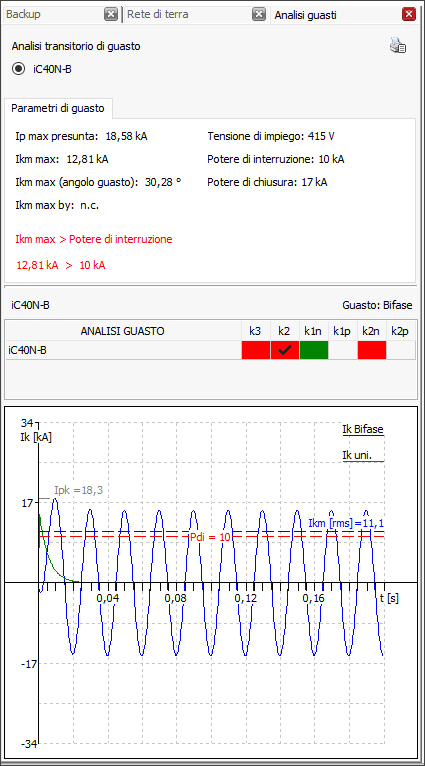

• Nuovo pannello Analisi guasti, strumento utile per studiare le diverse dinamiche di guasto a seconda dei conduttori coinvolti cliccando nelle apposite celle presenti in griglia.
• Segnalazione incongruenze con specifica della tipologia di guasto.

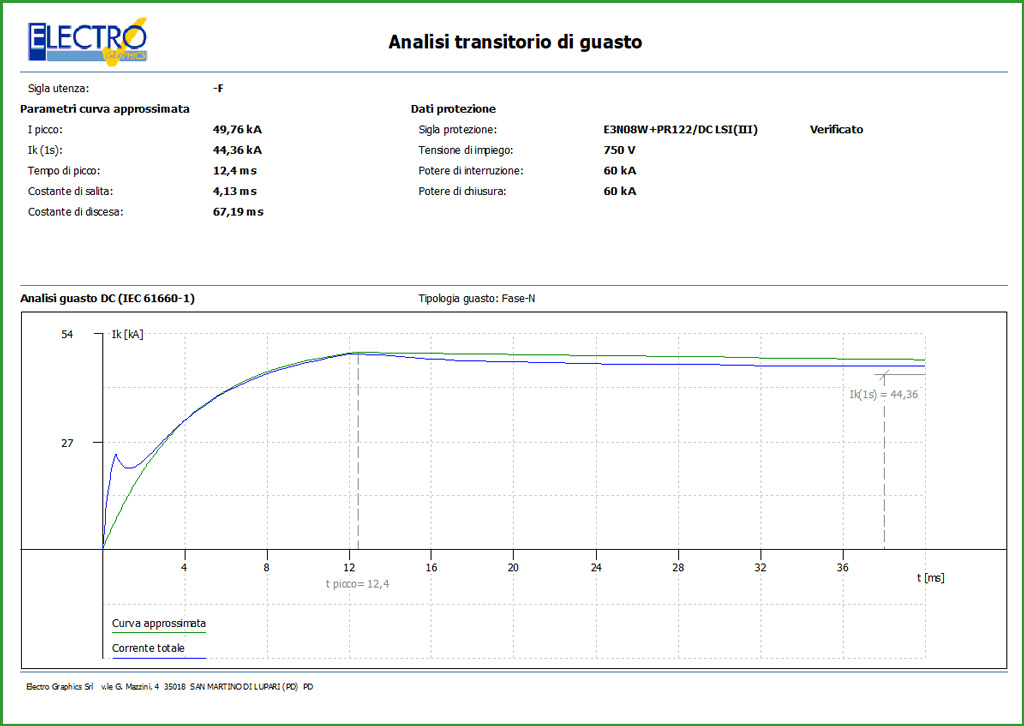

Calcolo delle correnti di corto circuito in corrente continua secondo la norma IEC 61660-1 sia a regime sia in transitorio
• Il metodo di calcolo in corrente continua utilizzato dal software agisce sulle utenze in corrente continua modificando i valori di corrente di guasto monofase associate al regime subtransitorio.

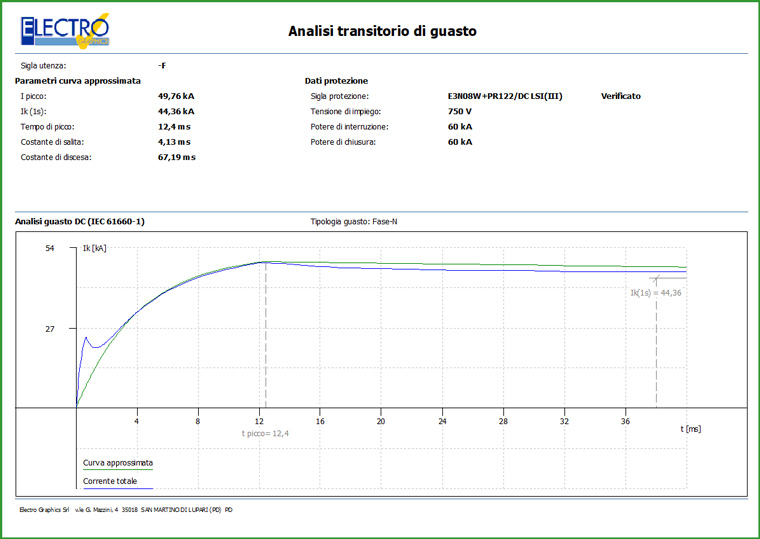

• Il grafico con i valori calcolati viene visualizzato nel pannello delle funzionalità avanzate e nell'apposito report stampabile

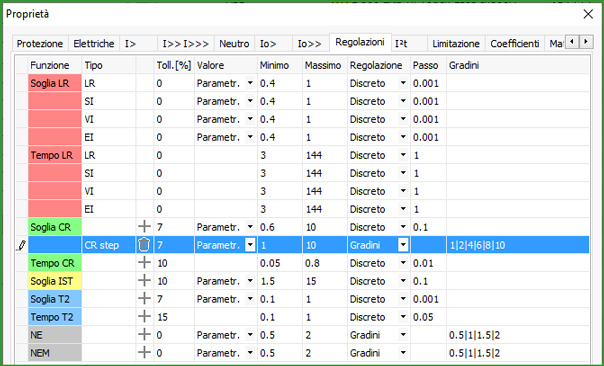

Gestione dei gradini di regolazione su correnti e tempi delle protezioni, con indicazione delle tolleranze di regolazione
• Determinazione della curva approssimata della corrente di guasto secondo la norma IEC 61660-1.

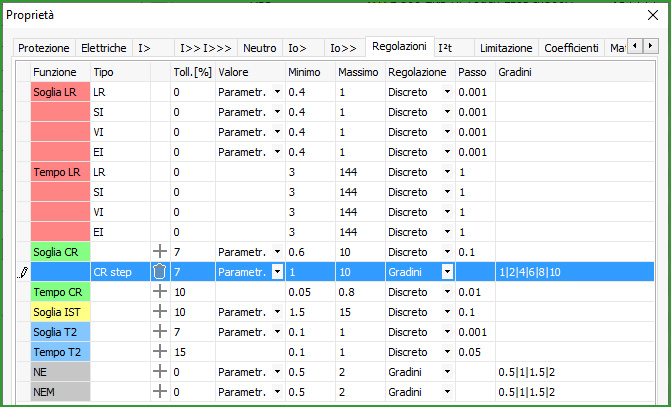

• Gestione dei gradini di regolazione nella taratura degli sganci delle protezioni.
• Documento di taratura della protezione con riporto dei parametri di regolazione.
• Archivio Dispositivi completamente rivisto e aggiornato con dati riferiti a tarature e regolazioni delle protezioni.
• Gestione e verifica della curva di intervento a lungo ritardo delle protezioni omopolari.
• Assegnazione di Regolazioni a gradini o a passo fisso come da catalogo.

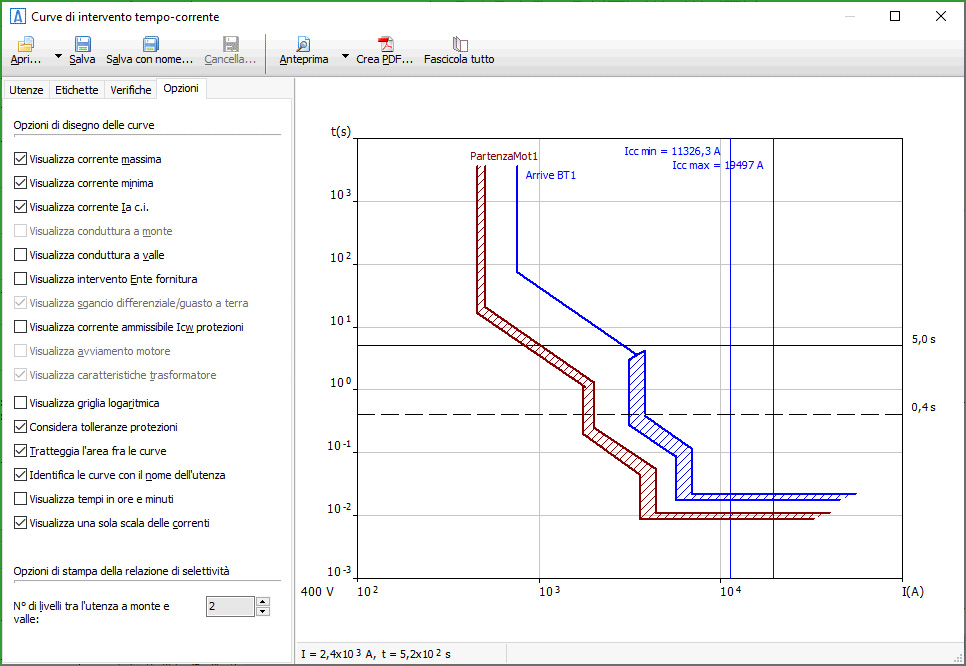

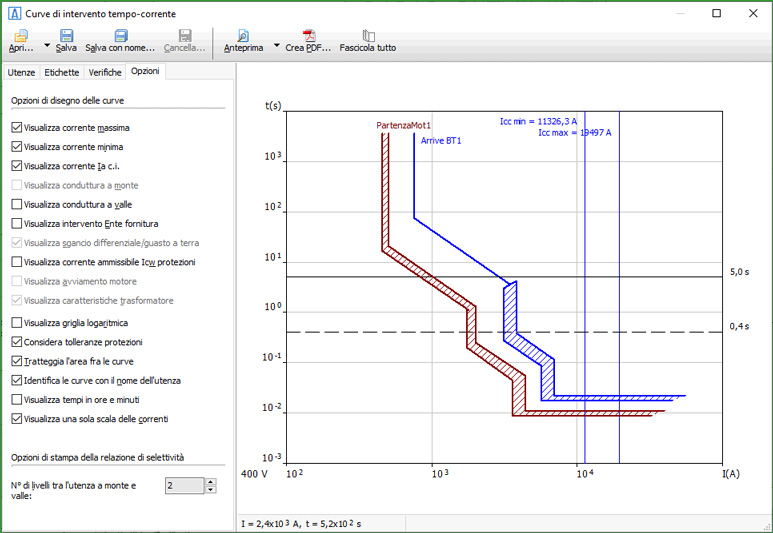

• Tolleranza protezioni elettroniche con soglie di sgancio elettroniche rappresentata nelle Curve d’intervento con una fascia di precisione.

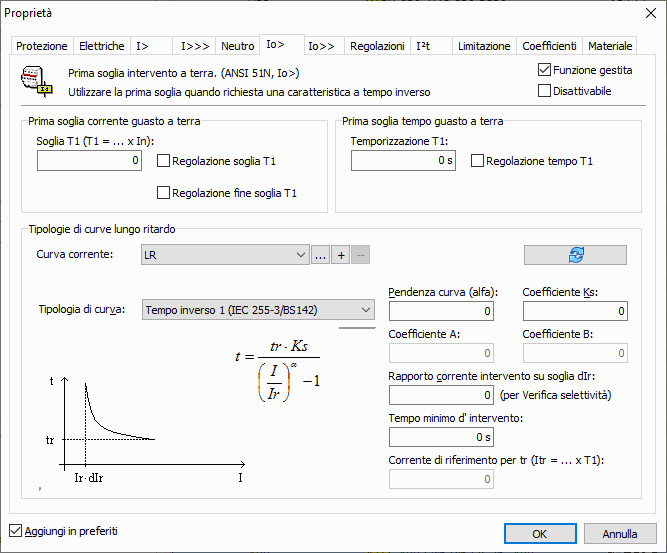

• Soglia Lungo ritardo LR0 per lo sgancio a terra.
Selettività: rappresentazione della fascia di tolleranza di sgancio nelle protezioni elettroniche
• Tolleranza protezioni elettroniche protezioni con soglie di sgancio elettroniche rappresentata nelle Curve d’intervento con una fascia di precisione.
Verifica del potere di chiusura delle protezioni sia in AC sia DC secondo IEC 60947-2
• Ampère verifica che il Potere di chiusura di una protezione sia maggiore della massima corrente di picco presunta.
• La verifica viene applicata alle protezioni automatiche che fanno riferimento alla norma CEI EN 60947
Ricerca automatica di relazioni di coordinamento in backup tra protezioni
• Pre-analisi e selezione delle protezioni con possibile filiazione in backup
• Assegnazione multipla delle protezioni con filiazione in backup
Ulteriori possibilità di gestione delle pose secondarie sulle utenze

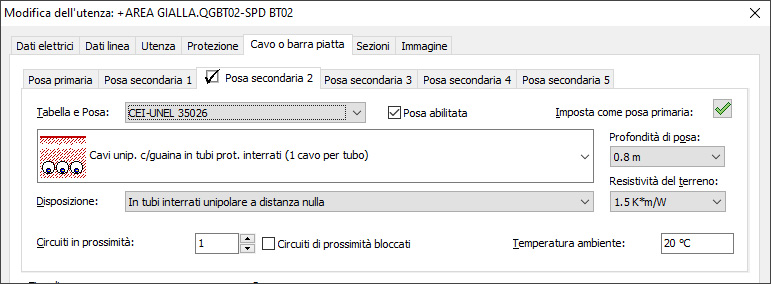

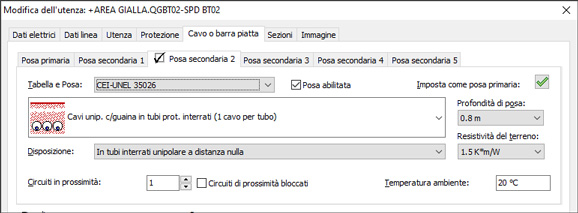

• Aumentato a cinque il numero delle pose secondarie per ogni utenza.
• Circuiti in prossimità e Temperatura ambiente definiti per ciascuna posa.
• Nuova stampa Cavetteria e pose secondarie con specifica, per ogni utenza, delle caratteristiche delle ulteriori pose abilitate entro le quali corre la conduttura.
Estensione dei circuiti ausiliari definibili nelle utenze
• Sviluppata ulteriormente la gestione dei circuiti ausiliari per ogni utenza
Possibilità di utilizzo di cavi di terra in parallelo

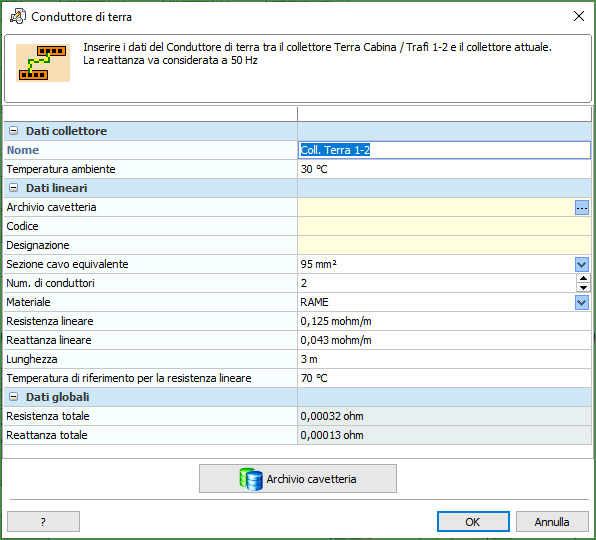

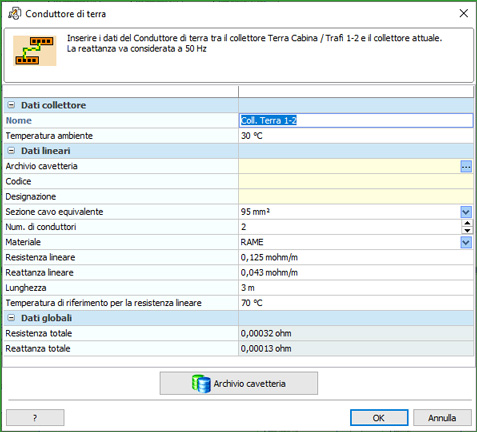

• Conduttori di terra definiti nella Rete di terra possono essere composti da più corde in parallelo.
Estensione dell’archivio dispositivi e manutenzione degli attuali
• Segue la lista delle implementazioni apportate agli archivi dispositivi come aggiunta di nuove serie, revisione e integrazione delle ultime novità per quelle già presenti in archivio.
Archivio protezioni
ABB
Interruttori magnetotermici-differenziali: Serie DS 901 L, DS203NC
Interruttori scatolati: Serie Tmax XT5, Tmax XT6, Tmax XT7, Tmax XT7 M CHINT
Interruttori magnetotermici-differenziali: Serie AUB1L, DZ158LE-100
Interruttori magnetotermici: Serie DZ47-60/eB, DZ158, NBH8-40
DOSSENA
Relè differenziali a toroide separato e accessori: Serie DER3, MIDO, RECA, SERIE-B, SERIE-D, SRI3
SCHNEIDER ELECTRIC
Relè sganciatori: Serie Micrologic Vigi 4.2, Micrologic Vigi 4.3, Micrologic Vigi 7.2 E, Micrologic Vigi 7.3 E
EGlink: interoperabilità Revit© MEP - Ampère Professional

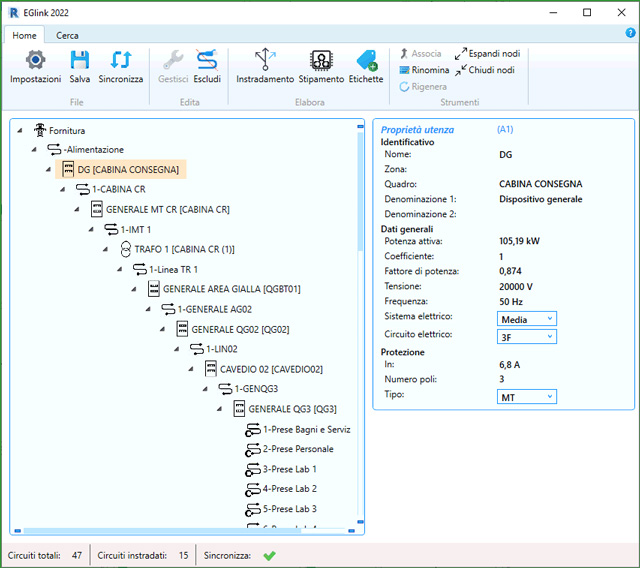

EGlink è un plugin di interscambio tra Autodesk - Revit ed Ampère Professional e rappresenta la risposta di Electro Graphics alla filosofia BIM (Building Information Modeling). Ecco le maggiori novità presenti nella versione 2022 di EGlink.
Compatibilità con Revit 2022
EGlink 2022 è compatibile con Revit MEP 2017, Revit 2018, 2019, 2020, 2021 e Revit 2022.
Parametri aggiuntivi di collegamento con i dati utenza di Ampère
• Nuovi parametri descrittivi delle utenze ora disponibili per l'inserimento in etichette

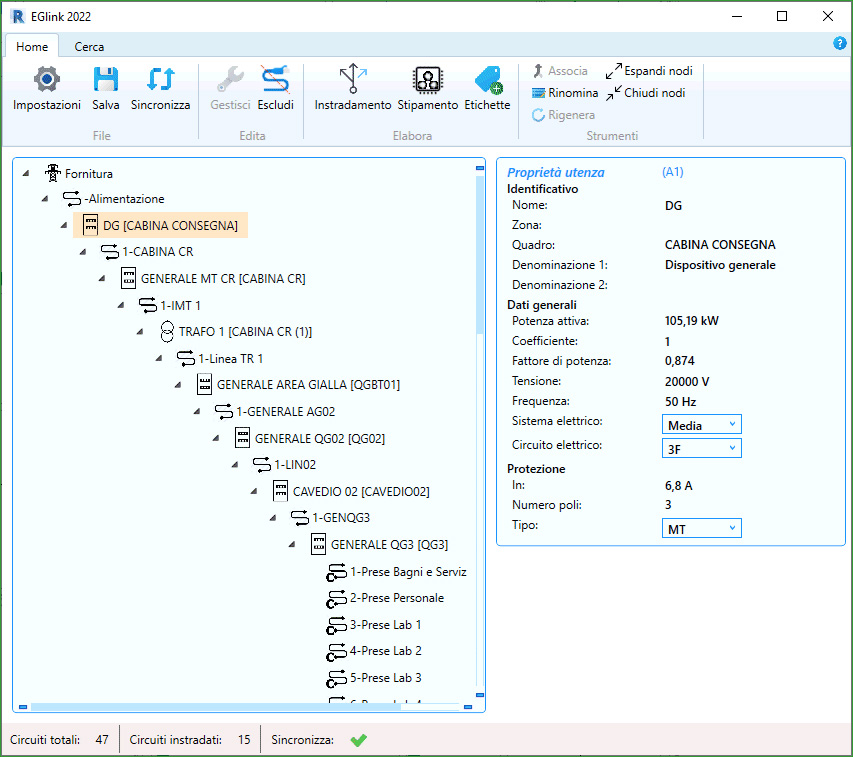

Revisione interfaccia con ribbon bar e miglioramento della velocità di elaborazione
• Nuova Toolbar in versione “Ribbon”, più rapida, intuitiva e accessibile
• Migliorate notevolmente le prestazioni di generazione dei dati all’avvio e di ricalcolo delle vie cavo.
Integrazione con BIM 360 e workset
• Integrazione con sistema di rete cloud Revit.
• Ora è possibile elaborare progetti centrali con workset attivi e visibili.
