Electro Graphics ha rilasciato la nuovissima Serie 2022 dei software per progettazione elettrica e fotovoltaica. Qui presentiamo le maggiori novità e potenziamenti introdotti nell'area dei CAD elettrici linea CADelet, Smart, iDEA, Eplus.
Vedi tutte le novità Serie 2022:
Scarica la brochure Electro Graphics Novità Serie 2022
Eplus ed iDEA sono basati sul nuovo motore AutoCAD OEM 2021
Tra le principali novità della versione 2022 di iDEA ed Eplus a 64 bit vi è il passaggio dalla versione 2020 alla versione 2021 del motore Autodesk AutoCAD® OEM su cui si basano i due CAD elettrici.
• Migliorate le prestazioni grafiche, la velocità di panoramica e zoom in 2D.
• Migliorata la qualità dei file PDF prodotti, con ottimizzazione delle dimensioni.
CADelet supporta AutoCAD 2022
• I software linea CADelet sono ora compatibili con AutoCAD versione da 2010 a 2021 a 32 bit o 64 bit.
• I software linea Smart sono ora compatibili con AutoCAD LT versione da 2010 a 2019 a 32 bit o 64 bit.

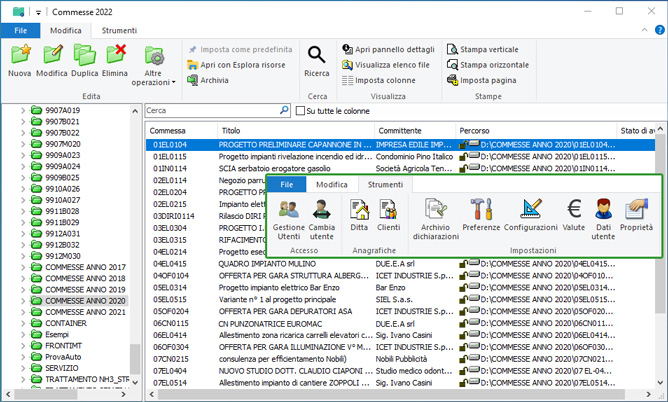

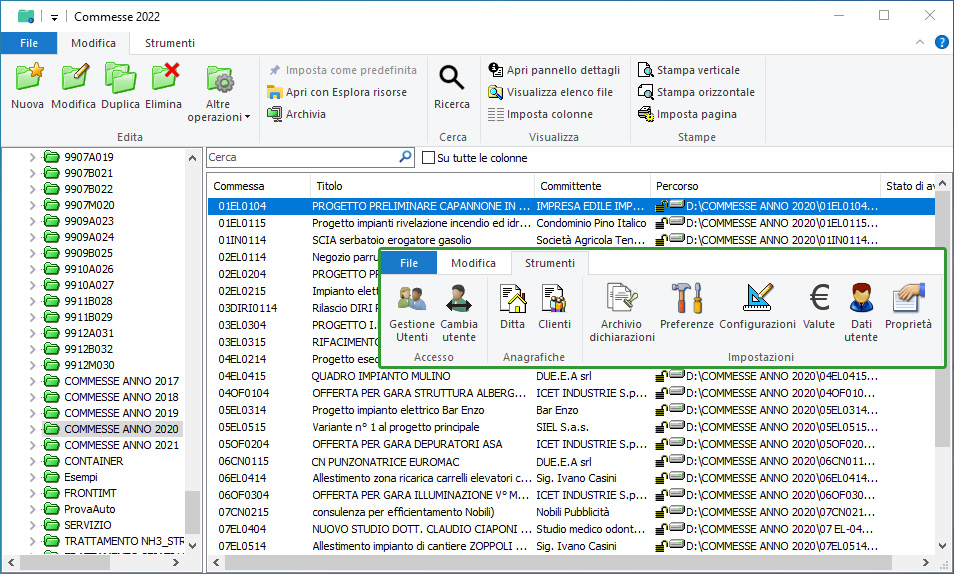

Nuova interfaccia nel gestore delle commesse e configurazioni di progetto
• Nella nuova versione dell’applicazione Commesse le barre dei comandi sono state sostituite con le barre multifunzione (ribbon bar) con lo stile tipico delle ultime versioni del sistema operativo Windows. La distribuzione dei comandi in schede gruppi consente di avere a disposizione tutte le funzionalità in un’unica barra comandi, con le descrizioni esposte e raggruppate per argomenti.
Estese ed uniformate le modalità di richiamo rapido degli strumenti operativi dello schema
• Libreria simboli ed altre finestre operative sono minimizzate per permettere l'operazione su disegno ed essere riaperte velocemente per continuare il lavoro.

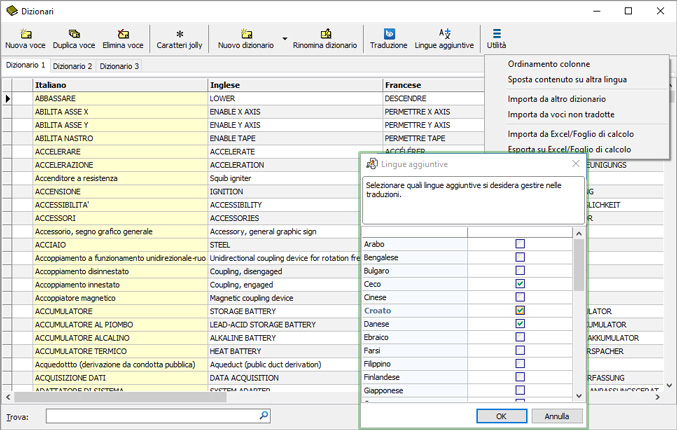

Gestione traduzioni e dizionari totalmente nuova

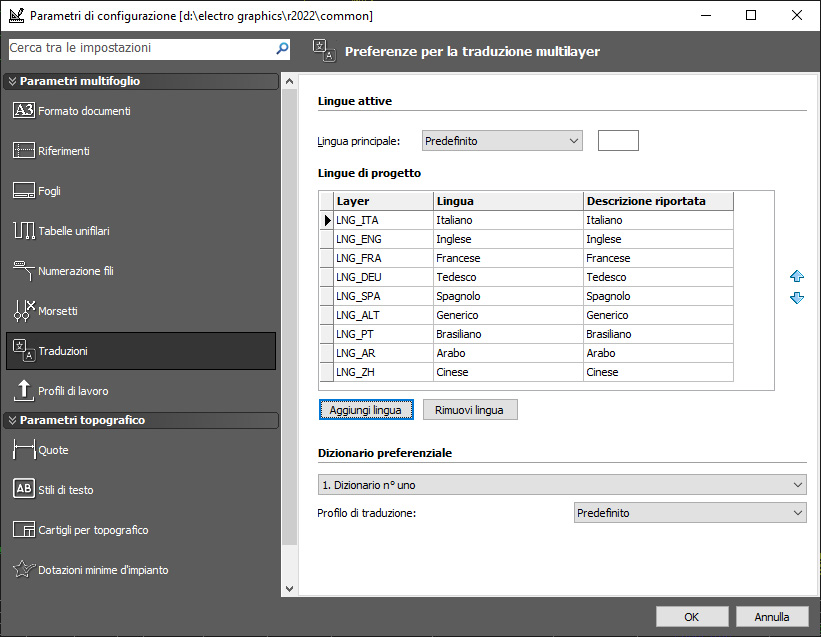

• Configurazione lingue salvata per ogni progetto.

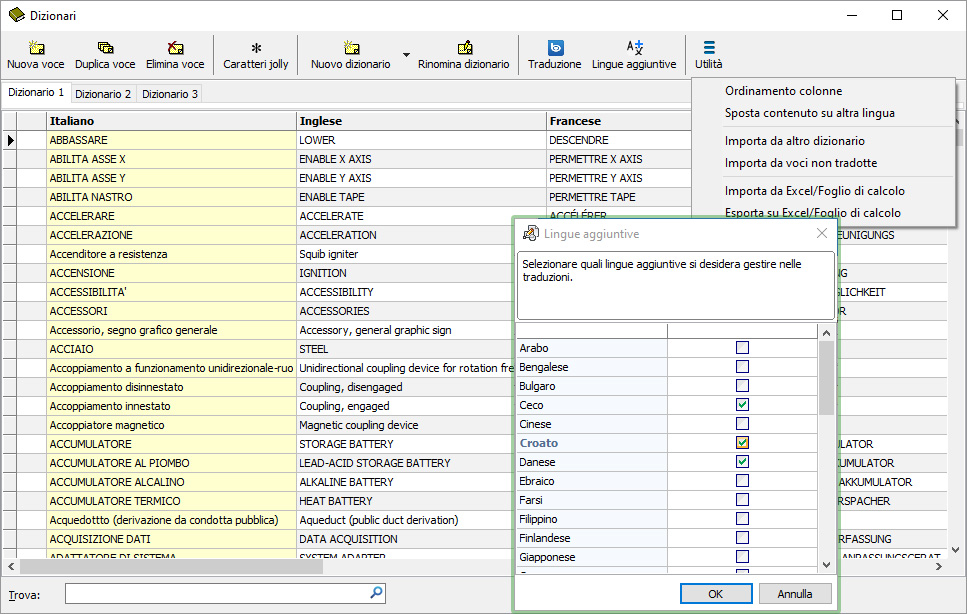

• Definizione e gestione di un numero illimitato di dizionari.
• Revisione della struttura dei dizionari con estensione delle lingue gestite.
• Gestione su tutti i documenti personalizzabili anche delle lingue non occidentali.
• Legende simboli, elenco fogli e tabelle materiali con descrizione bilingue.

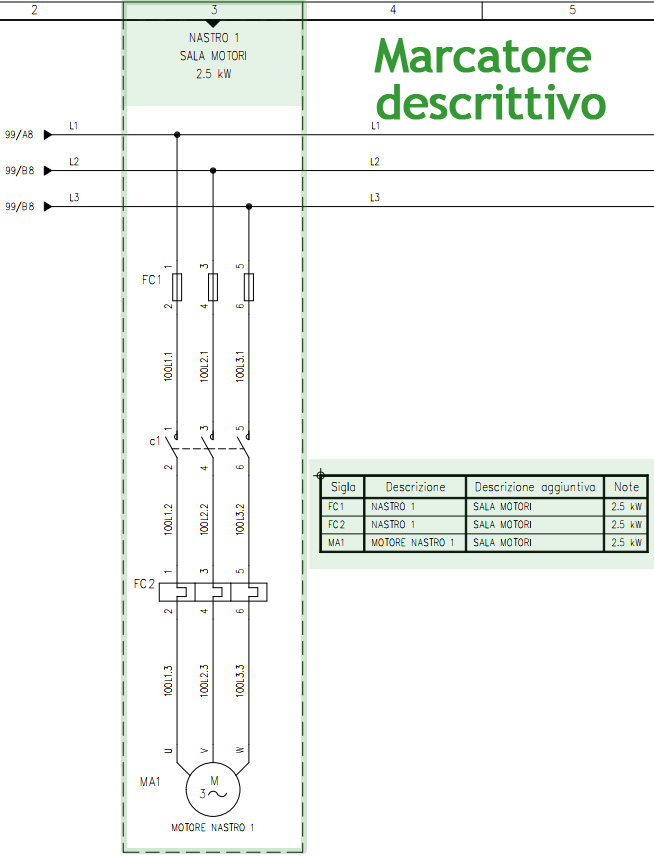

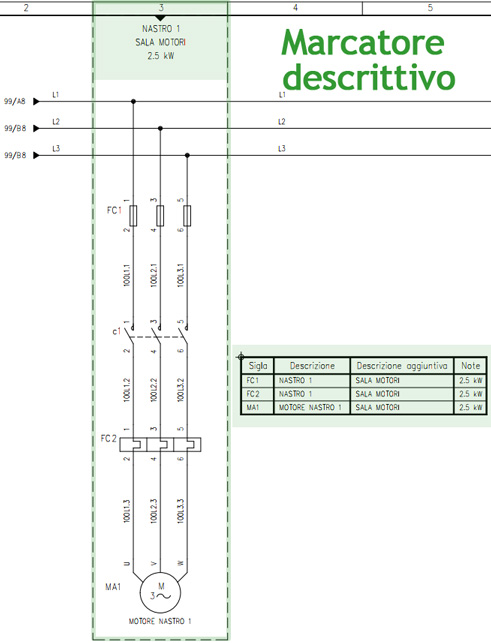

Marcatori descrittivi delle funzionalità di riga o colonna
• I marcatori descrittivi delle funzionalità di riga e colonna introducono la possibilità di assegnare una o più righe descrittive alle colonne e alle righe dei un fogli dello schema elettrico.
• I testi descrittivi vengono assegnati automaticamente ai simboli inseriti nella riga o colonna dove è presente il marcatore.
• I marcatori sono blocchi con grafica completamente personalizzabile.
Miglioramento e semplificazione della gestione dei rinvii filo
• La finestra di dialogo per l’inserimento dei rinvvi filo ora viene precompilata dal software con i dati maggiormente compatibili con la situazione circuitale nei punti selezionati per l'inserimento dei rinvii filo.
Nuove proprietà nella personalizzazione della numerazione dei fili
• Nuovi parametri per personalizzare la composizione dei vincoli filo parametrici o per la numerazione dei fili in modalità utente
• I nuovi parametri fanno riferimento a Ubicazione e Funzione del foglio in cui è inserito il vincolo.
Estensione degli attributi definibili dall’operatore e loro gestione coerente in tutti gli elaborati generati dallo schema
• Ulteriori attributi personalizzati, in aggiunta a quelli normalmente gestiti in ogni simbolo.
• Gli attributi personalizzati possono essere impiegati come dati aggiuntivi in:
- Tabella elenco simboli
- Tabella riepilogativa quadro del comando di Layout quadri
- Tabelle materiali generate da stampe personalizzate
- Tabella operandi in PLC
Nuove funzioni di gestione dei morsetti nelle varie fasi di inserimento su schema
• Cambio foglio corrente durante l’inserimento nel disegno di morsetti e connettori per agevolare la navigazione delle pagine dello schema senza la necessità di terminare il comando in corso.
• Salvataggio opzioni di inserimento morsetti per ogni morsettiera.
• Inserimento morsetti multipiano con gruppo libero, utile quando viene utilizzata la numerazione dei pin nella modalità gruppo.livello in una morsettiera in cui convivono morsetti singoli con morsetti a più piani.

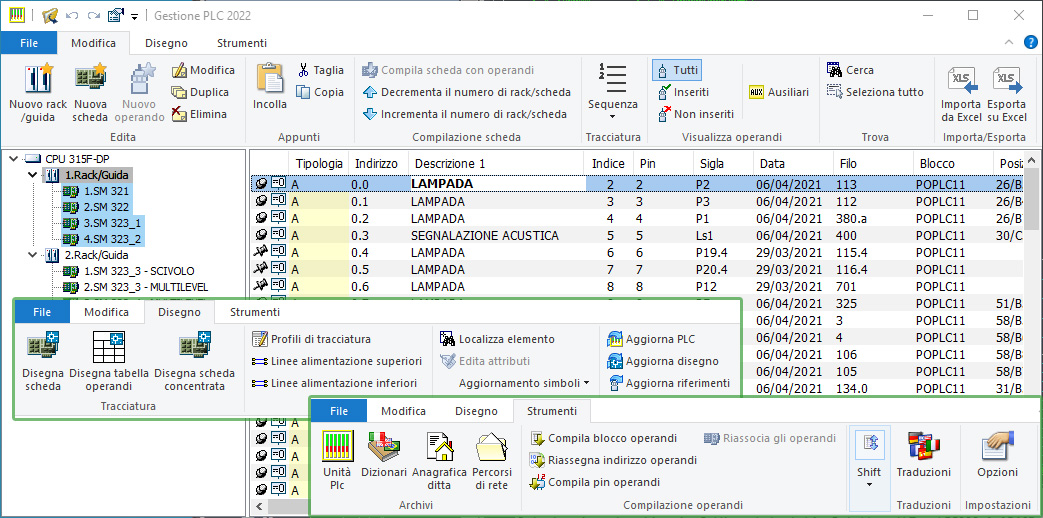

Novità in Gestione PLC

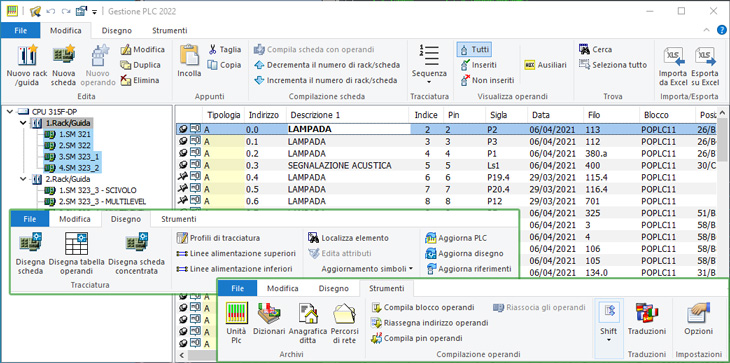

• Nuova interfaccia PLC con utilizzo di ribbon bar.
• Profilatura dei parametri nell’esportazione dei dati PLC verso foglio di calcolo.
• Nuove impostazioni per la tracciatura di tipo concentrato delle schede PLC.
• Migliore gestione di ubicazione e funzione su schede e rack.
• Tabelle di collegamento degli operandi con gli attuatori esterni.
• Disegno connessioni con vicolo parametrico.
Attribuzione delle informazioni di area ed impianto agli elementi dello schema topografico
• E' ora possibile attribuire le informazioni di area ed impianto agli elementi dello schema topografico con la possibilità poi di suddividere gli elementi dell’impianto elettrico organizzandoli per Area e Impianto.
Definizione dei livelli altimetrici dei piani di lavoro di un progetto
• Semplificazione della rappresentazione dell’impianto elettrico di un edificio a più piani disegnando sulla medesima planimetria in 3D.
• I livelli altimetrici dei piani di lavoro definiscono, in ogni progetto, i piani dell’edificio.
• Il piano di lavoro può quindi essere scelto per:
- il disegno dei condotti portacavi in 3D;
- il posizionamento dei simboli;
- il posizionamento delle composizioni di scatole portafrutti.
Nuovi punti di riferimento nel disegno dei sistemi portacavi

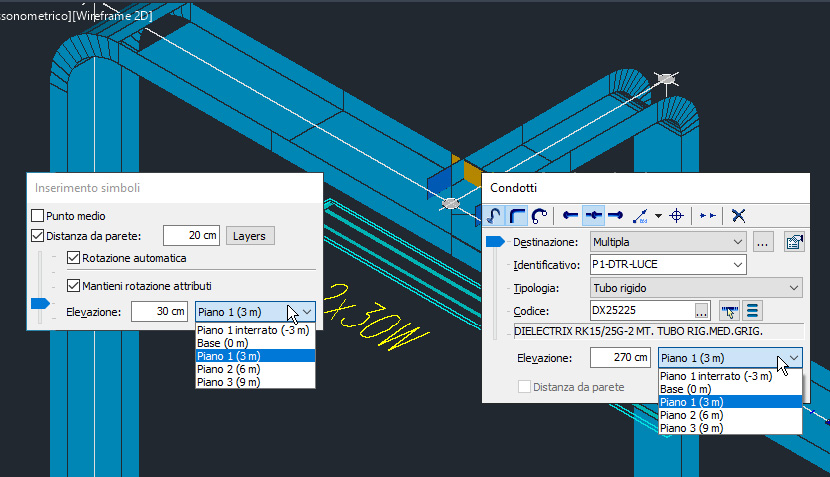

• Scelta del piano di lavoro tra quelli definiti nel progetto.

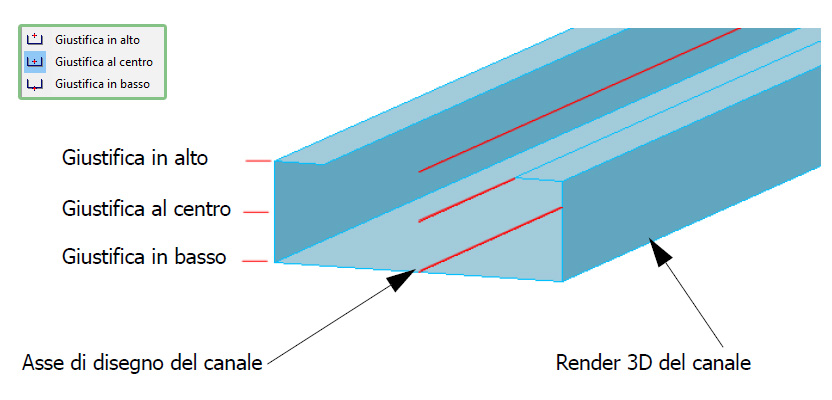

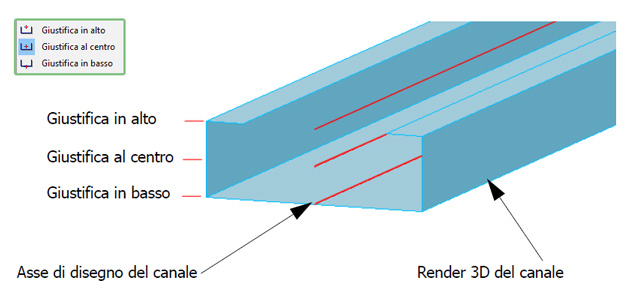

• Specifica della giustificazione del condotto (Alto/Centro/Basso) come riferimento per affinare il rendering 3D
Rappresentazione grafica diversificata legata alla tipologia di portacavi con legenda riepilogativa
• Specifica delle caratteristiche grafiche (TIPOLINEA) associabile ad ogni tipologia di portacavo.
• Legenda riepilogativa dei TIPOLINEA per identificare, nella planimetria, i diversi tipi di condotto.
Reti ausiliarie generiche, TV/SAT e cablaggio macchina

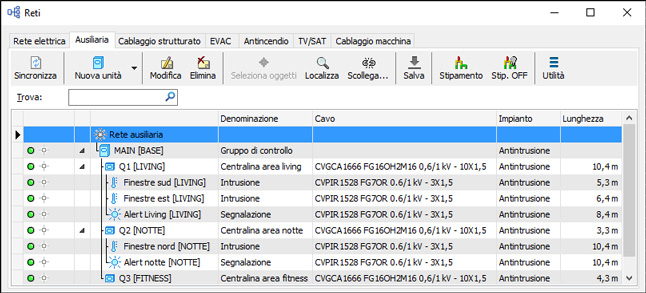

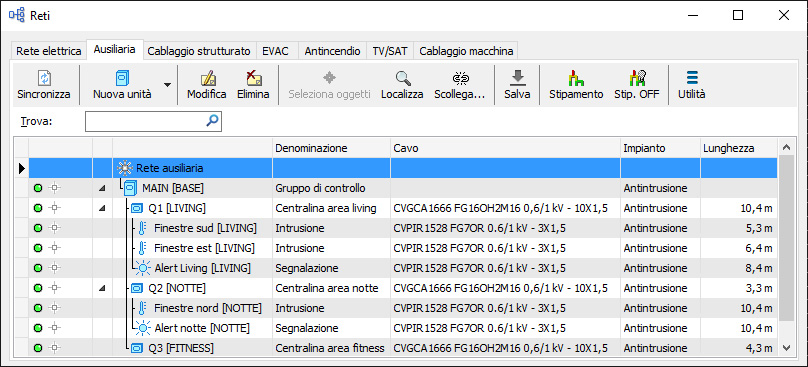

• Definizione di reti ausiliarie generiche per agevolare la stesura dei cavi per i sistemi ausiliari all’impianto elettrico, come anche l’impianto di domotica.
• Per la rete ausiliaria sono previste le seguenti tipologie di unità: Quadro, Centralina, Concentratore, Sensore, Comando, Segnalazione, Attuatore.
• Definizione di reti, indipendenti all’interno del progetto di impianto, per la stesura automatica dei cavi di TV e TV SATELLITARE.
• Definizione dell’insieme di dispositivi elettronici attivi e passivi, Centraline, Amplificatori, Prese, predisposti per la distribuzione del segnale TV nelle diverse modalità di impianto previste.
• Anche la rete TV/SAT può essere sviluppata all’interno dell’interfaccia Reti secondo il metodo del cablaggio strutturato.
• L’interfaccia Reti- Cavi schema è ora nominata Cablaggio macchina ed è riservata alle operazioni di infilaggio dei cavi definiti nella parte circuitale dello schema elettrico, nei condotti portacavi definiti in un layout di impianto come ad esempio il 3D di una macchina utensile.
Rete dati: definizione di patch panel e porte per distributori e prese di rete dati
• Nella gestione di una rete dati (Cablaggio strutturato) il distributore di rete dati ora permette di definire il numero di porte dati per ciascun patch panel (sezionatore di collegamenti).
• Ciascuna porta terminale definisce invece il numero incrementale di patch panel e il numero incrementale di porta.
• Tutti i dati sono riportati nelle tabelle riepilogative.
Gestione del nuovo formato del file di progetto Ampère
• CADelet/Smart/iDEA/Eplus gestiscono il nuovo formato del file di progetto Ampère, ottimizzato e condiviso con tutte le funzioni di impiantistica.
Personalizzazione delle tabelle di riepilogo (elenco simboli, portacavi, cavi) sugli elementi attivi della finestra di layout corrente di AutoCAD
Visibilità delle tabelle di riepilogo legata allo stato del layout corrente di AutoCAD
