Novità Serie 2022 - Cablaggi, Distinta materiali e Computazione
Electro Graphics ha rilasciato la nuovissima Serie 2022 dei software per progettazione elettrica e fotovoltaica. Qui presentiamo le maggiori novità e potenziamenti introdotti nell'area Cablaggi con Cablo e nell'area Preventivazione, software Tabula e Sigma.
Vedi tutte le novità Serie 2022:
Scarica la brochure Electro Graphics Novità Serie 2022
Interfacciamento con Autodesk Inventor per l’esportazione della lista dei collegamenti

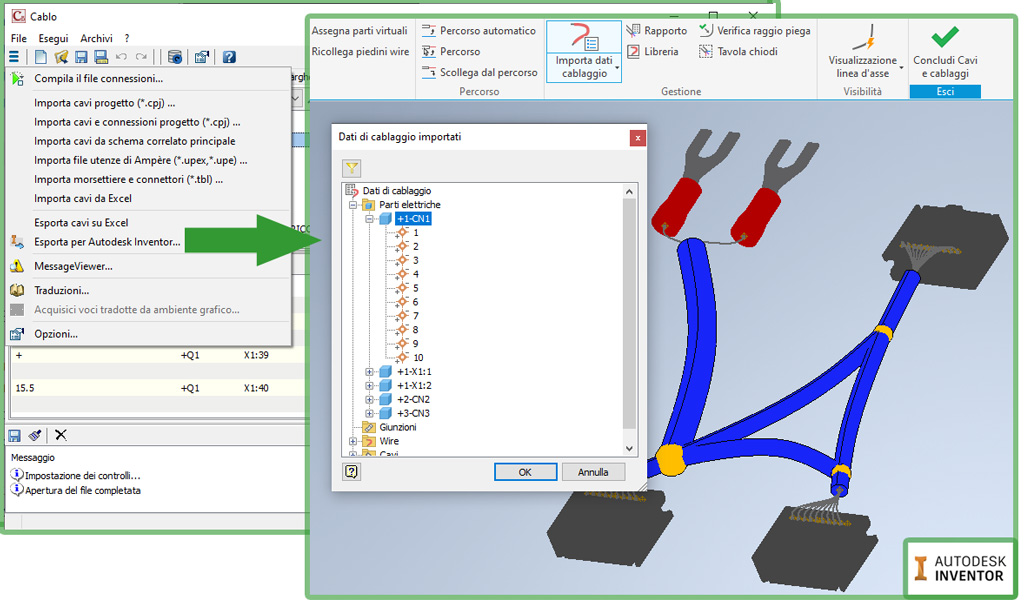

• Nuova funzione Esporta per Autodesk Inventor per trasferire le informazioni di cablaggio dello schema elettrico elaborato con CADelet/Smart/iDEA e Cablo, nell'ambiente Cavi e cablaggi del software Autodesk Inventor.
Traduzione di tutti gli elaborati sulla base di un numero illimitato di dizionari
• Definizione e gestione di un numero illimitato di dizionari.
• Revisione della struttura dei dizionari con estensione delle lingue gestite.
• Gestione su tutti i documenti personalizzabili anche delle lingue non occidentali.
Funzione di completamento automatico della morsettiera su cui si attesta un cavo
• Nuova funzione Collega in morsettiera i conduttori non connessi, per rapidamente connettere i conduttori liberi di un cavo ad altrettanti morsetti appartenenti alle morsettiere attestate ai capi del cavo stesso.
• Acquisizione di Origine e Destinazione del cavo per l'identificazione delle morsettiere da connettere.
Ulteriori possibilità di editazione e connessione cavi su morsettiera e schema

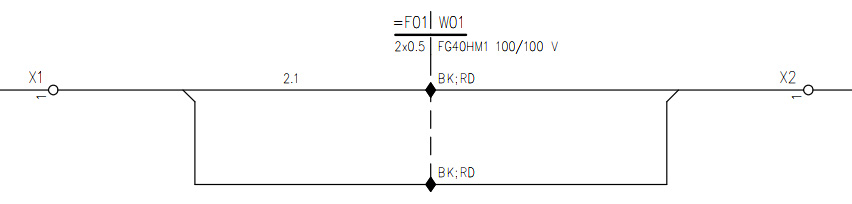

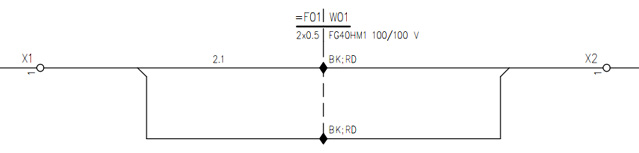

• Conduttori cavo in parallelo nelle connessioni sul disegno.
• Possibilità di assegnare due o più conduttori dello stesso cavo a connessioni parallele.
• Siglatura dei cavi secondo i dati dell’apparecchiatura connessa.
Estensione ed aggiornamento archivi morsetti, cavi ed accessori
• Segue la lista delle implementazioni apportate agli archivi cavetteria come aggiunta di nuove serie, revisione e integrazione delle ultime novità per quelle già presenti in archivio.
Archivio Cavi
BERICA CAVI - Cavi per la distribuzione in B.T. CPR
Serie FM9OZ1
GENERAL CAVI - Cavi per la distribuzione in M.T. CPR
Serie RG16H1R12
LAPP ITALIA - Cavi di comando CPR
Serie ÖLFLEX CLASSIC 100 SY, ÖLFLEX CLASSIC 110, ÖLFLEX CLASSIC 110BLACK, ÖLFLEX CLASSIC 110 SY, ÖLFLEX EB CY
FIMER
Serie PLUS, PVI, PVS, PVS800, PVS980, R, TRIO, TRIO-TM, UNO-DM
HUAWEI
Serie SUN2000
Nuova interfaccia con utilizzo di ribbon bar

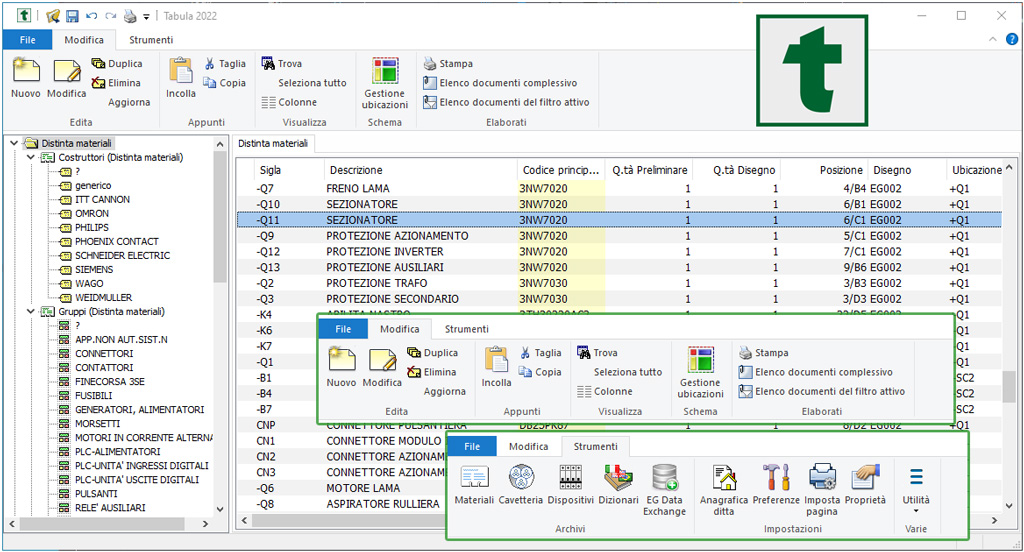

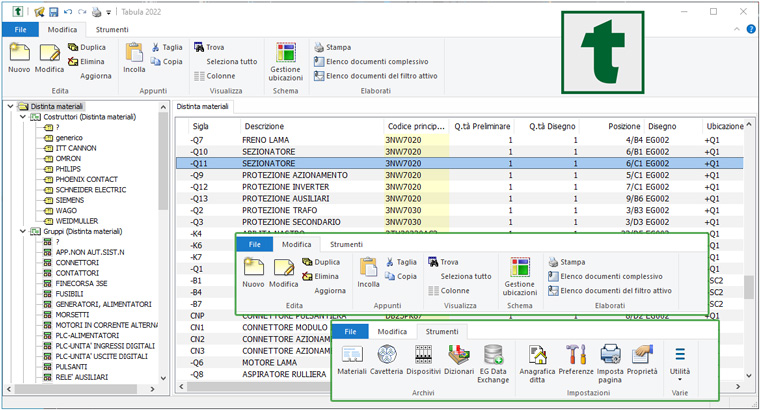

• Nella nuova versione dell’applicazione Tabula le barre dei comandi sono state sostituite con le barre multifunzione (ribbon bar) con lo stile tipico delle ultime versioni del sistema operativo Windows.
• La distribuzione dei comandi in schede gruppi consente di avere a disposizione tutte le funzionalità in un’unica barra comandi, con le descrizioni esposte e raggruppate per argomenti.
Traduzione di tutti gli elaborati sulla base di un numero illimitato di dizionari
• Definizione e gestione di un numero illimitato di dizionari.
• Revisione della struttura dei dizionari con estensione delle lingue gestite.
• Gestione su tutti i documenti personalizzabili anche delle lingue non occidentali.
Gestione di sagome plurime per elementi distribuiti sul quadro
• Gestione di articoli materiali di tipo Kit tramite cui identificare componenti composti da più elementi, ognuno con propria sagoma da posizionare in punti diversi del quadro.
Tabelle materiali o esportazione delle stesse con descrizioni bilingue
• Stampe personalizzate, tabelle e dati in esportazione prevedono la possibilità di riportare la lista materiali in due lingue.
Anteprima immagini e sagome in archivio materiali

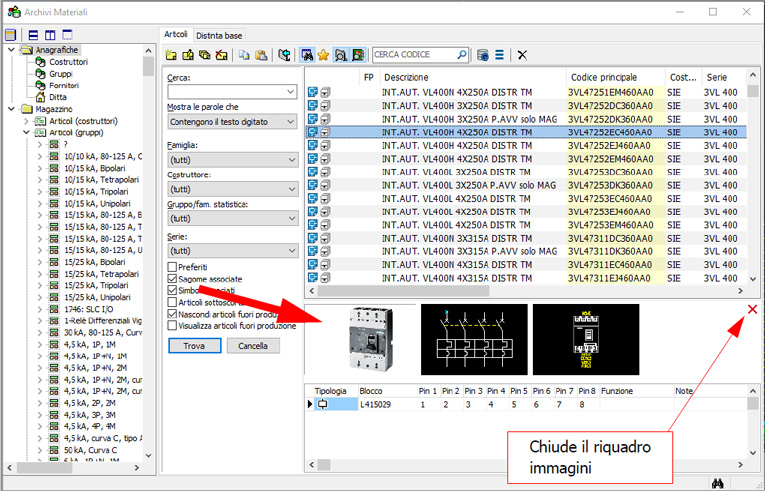

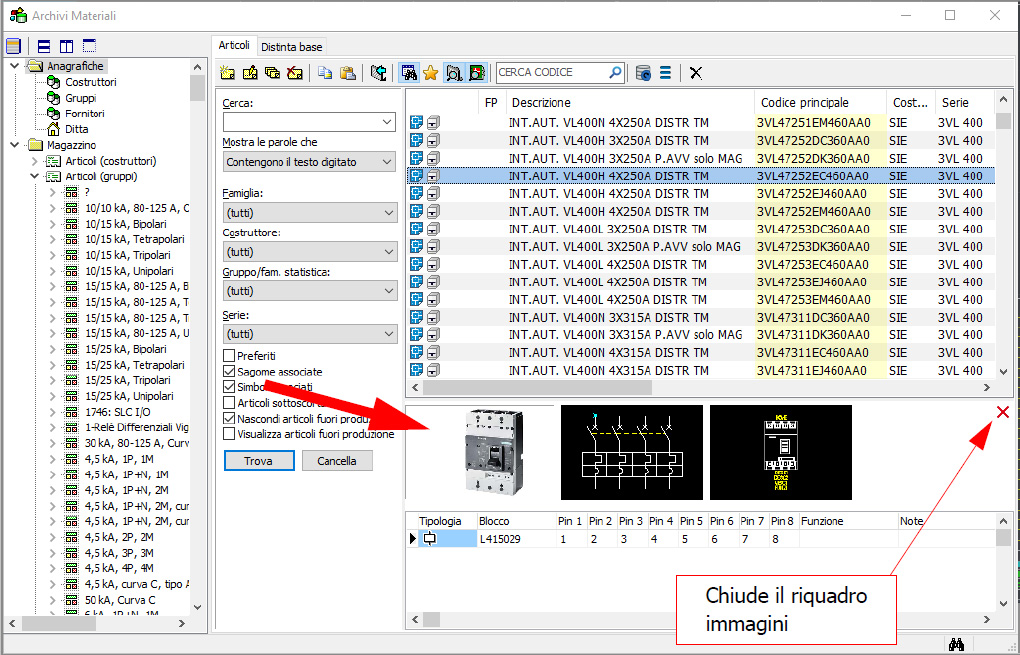

• Un nuovo pannello dell’archivio Articoli, visualizza eventuali informazioni grafiche associate al codice materiale correntemente selezionato in lista.
• Si può vedere l’anteprima di:
- immagine associata nelle proprietà dell’articolo;
- blocco dwg associato alla proprietà Blocco/Formazione;
- blocco dwg associato alla proprietà Blocco sagoma per il layout quadro.
Implementazione archivi
Manutenzione degli archivi, con i file MeTel dei costruttori.
Inserimento di note descrittive generiche nei documenti di computazione
• Possibilità di aggiungere nel computo voci costituite da solo testo descrittivo.
• Utili per aggiungere note, descrizioni, dettagli, alle lavorazioni da riportare nei documenti di stampa.
• E' possibile modificare l'ordine delle voci descrittive in computo come avviene per le voci di elenco prezzi.
Funzioni di vincolo dei prezzi a fronte di calcoli o ricarichi

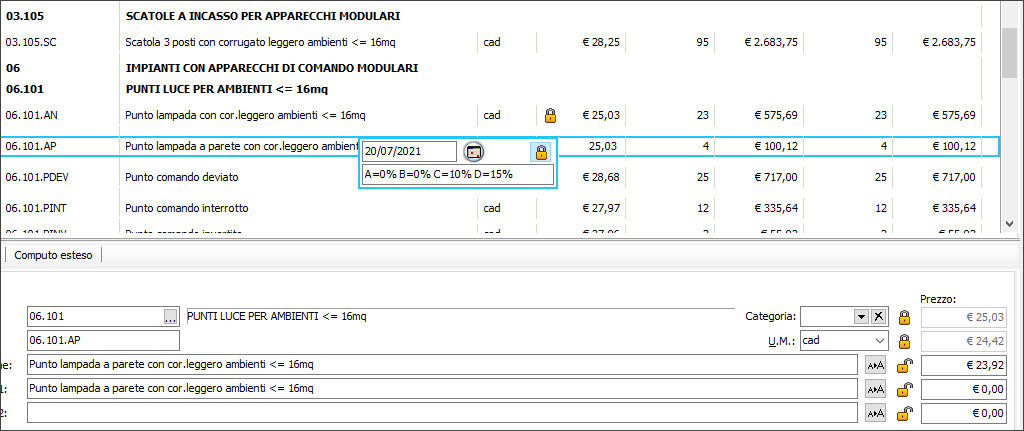

• Possibilità di bloccare singolarmente i prezzi delle voci del computo per impedire la modifica da parte delle funzioni di ricalcolo o variazione dei prezzi.
• Utile ad esempio per non applicare ribassi sui prezzi di determinate categorie di lavorazioni come oneri di sicurezza o manodopera.
• I prezzi bloccati non sono modificabili in alcun modo né manualmente né tramite i comandi di ricalcolo, variazione prezzi, ripristino dei prezzi o tramite le operazioni di importazione.
Generazione di prospetto comparativo con il migliore prezzo di offerta per ogni voce di computo
• Esportazione del computo su foglio di calcolo in file xls.
•Scelta delle classi di prezzo da confrontare ed ottenere il prezzo minimo per ognuna.

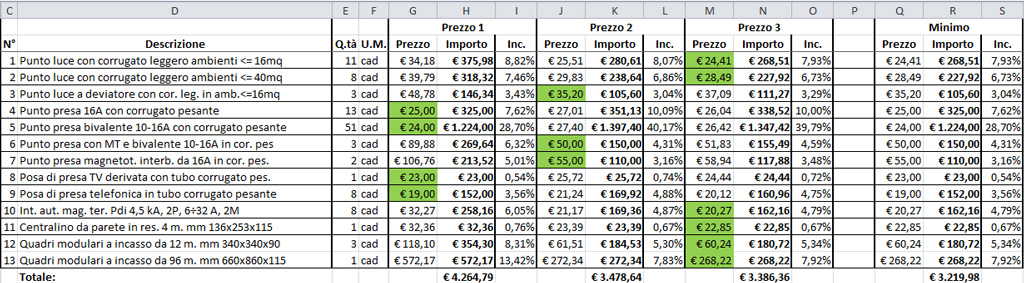

• Il foglio di calcolo replica la struttura del capitolato e per ogni voce sono riportati: indice, descrizione, quantità, unità di misura, prezzo (1..5), importo (1..5), incidenza sul totale (1..5), prezzo minimo, importo minimo, incidenza sul totale minimo.
• Evidenziazione dei prezzi minori e riporto del calcolo degli importi applicando i prezzi minimi.
Nuove impostazioni e raggruppamenti negli elaborati stampabili
• Nuove impostazioni di raggruppamento delle voci di computo esteso anche secondo le nuove info Area e Impianto.
• Stessi raggruppamenti possono essere usati in tutti i documenti prodotti in stampa.
Funzioni di ricerca e sostituzione per articoli e manodopera

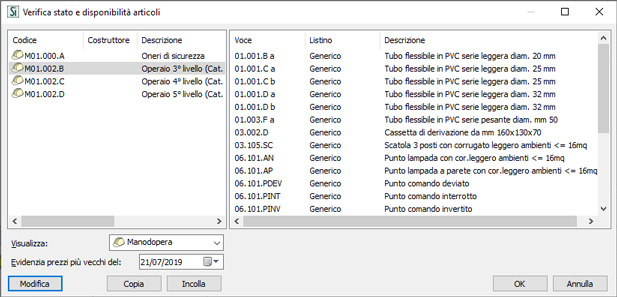

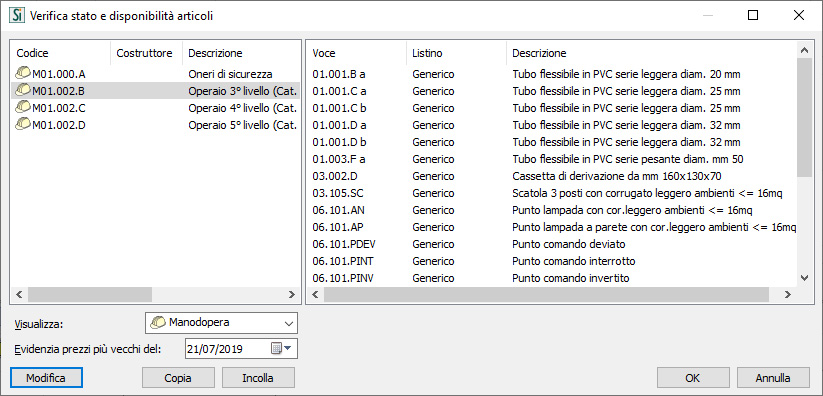

• Verifica stato e disponibilità articoli in Analisi costi.
• Elenco di tutti gli articoli, oppure a scelta materiali, manodopera, noli, trasporti.
• Funzione utile per effettuare la sostituzione di articoli in tutte le analisi costi.
Aggregazione elementi per area o impianto, definibili a livello di rappresentazione planimetrica.
• Attribuzione di area ed impianto agli elementi dello schema topografico.
• Le informazioni di Area ed Impianto permettono di suddividere gli elementi dell’impianto elettrico organizzandoli per Area e Impianto.
• Nuovo raggruppamento per Area e Impianto disponibile anche per la visualizzazione del computo e i documenti prodotti da Sigma.
Aggiornamento dei listini regionali e specifiche tecniche dei capitolati.
