Novità Serie 2021 - Calcolo reti elettriche
Electro Graphics ha rilasciato la nuovissima Serie 2021 dei software per progettazione elettrica e fotovoltaica. Qui presentiamo le maggiori novità e potenziamenti introdotti nell'area Calcolo reti elettriche, software linea Ampère ed EGlink.
Vedi tutte le novità Serie 2021:
Scarica la brochure Electro Graphics Novità Serie 2021
Trasformatori, trasformatori TWT e collegamenti bifase - monofase.
• Gestione di trasformatori a due avvolgimenti con secondario a zig-zag (gruppi vettoriali Dzn e Yzn11).
• Estensione dell'interfaccia di inserimento dati per i trasformatori a tre avvolgimenti TWT.
• Per trasformatori, UPS e convertitori monofasi, è ora possibile il collegamento tra fase e fase sulla rete a monte, con relativo calcolo dei guasti.

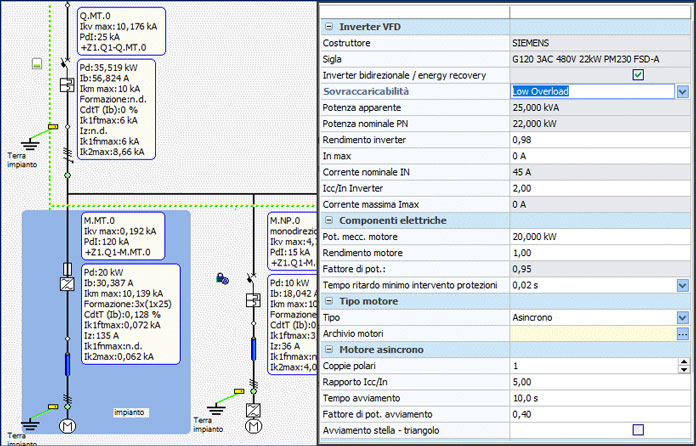

Avviamento motori con inverter VFD
• Gli inverter VFD trovano impiego in quegli ambiti di lavoro dove sono richieste elevate prestazioni per l’avviamento ed il controllo della velocità dei motori come ad esempio:
- applicazioni con un'elevata coppia di avviamento;
- controllo della velocità ed efficienze di sistema a velocità ridotte in modalità di esecuzione;
- possibilità di mantenere il rotore a velocità zero;
- feedback continuo per il controllo di posizione critico.
• Avviamento di motori asincroni attraverso inverter VFD (sia in quadro che a bordo macchina), con studio delle problematiche di protezione a contatto indiretto a valle dell’inverter, oltre che delle verifiche a caduta di tensione e guasto.
Multiprogetto e ricalcolo con metodo rapido
• Revisione funzione di ricalcolo multiprogetto con metodo rapido ed ottimizzato, in maniera da ridurre significativamente i tempi di ricalcolo su reti complesse ed estese.
Relè sganciatori con funzioni secondo ANSI / IEEE C37.2
• Gestione di ulteriori tipologie di relè sganciatori secondo ANSI / IEEE C37.2; tali relè, utilizzati nei punti più importanti di un impianto elettrico, come i generatori , i trasformatori, nelle sottostazioni, etc., possiedono controlli/funzionalità per proteggere e monitorare la rete oltre alle correnti circolanti nei conduttori.
• Relè per controlli di tensione, frequenza, potenza, sincronismo dei motori ed altro, denominati da una codifica comune che prende origine dal documento ANSI/IEEE C37.2.
Editazione multipla utenza e interfaccia protezioni
• Modifiche all’editing utenza, per una maggior flessibilità nell’editazione multipla; cambio multiplo di stato PE, numero poli, tipo cavo etc…
• Revisione dell’interfaccia protezioni con controlli di coerenza sui dati introdotti.
• Nuova interfaccia per l'inserimento delle curve di intervento delle protezioni.
Utilizzo di celle MT con elementi combinati tipici ed accessori
• Celle in media tensione con una modalità dedicata di scelta delle protezioni previste per l’utenza.
• Celle MT tipiche: IMS, IMS + F, IMS + I, IMS + F + C ; per le aggregazioni ricorrenti sono gestiti i tre livelli di protezioni in cascata.
• Gli elementi ausiliari già presenti in interfaccia saranno utilizzati per le funzioni opzionali della cella (Interblocchi, lame a terra, presenza linea o altro).
Generazione di schema unifilare con celle MT
• La tracciatura dello schema unifilare è stata aggiornata con i blocchi relativi alle celle di media tensione.
• La rappresentazione è arricchita della simbologia propria dei sezionatori di manovra, della simbologia degli sganciatori ed utilizza un cartiglio dedicato alle utenze in media tensione.

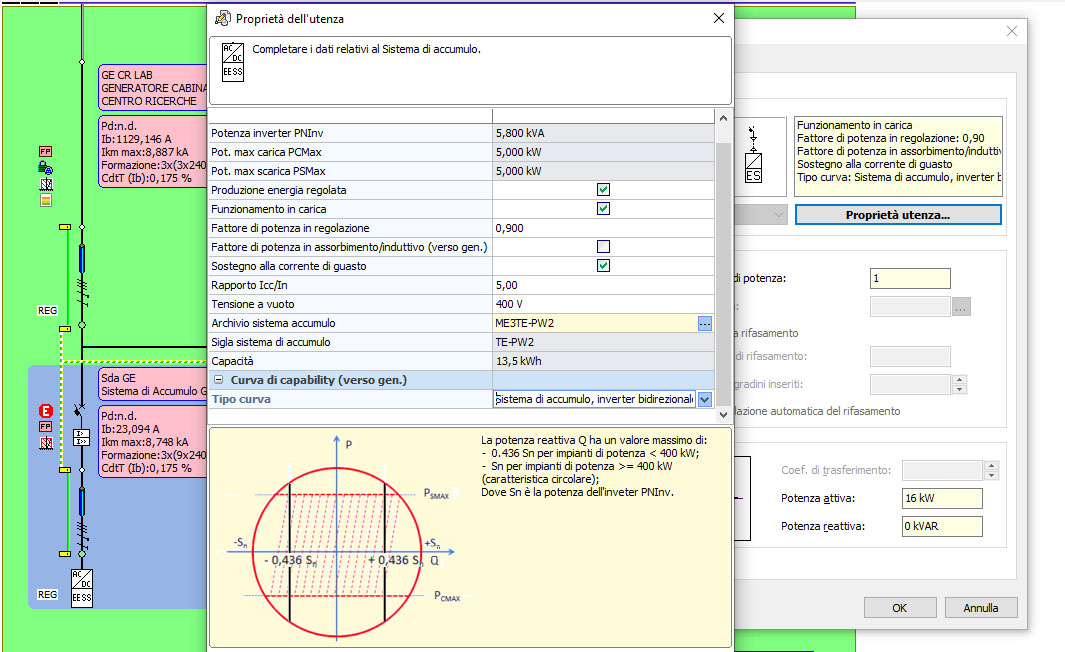

Sistemi di accumulo in AC e DC
• Il modello elettrico utilizzato dal software è relativo ai sistemi di accumulo elettrochimici, aventi una capability data dalla combinazione della curva dell’inverter (circolare di potenza PNINV) con quella della batteria (definibile come un rettangolo di altezza compresa tra PCMAX e PSMAX e larghezza pari a -Qi +Qi dell’inverter).
• Gestione dei sistemi accumulo AC e DC, con controllo e regolazione dei flussi di potenza attiva e reattiva, in accordo con le norme CEI 0-16 e CEI 0-21.
Batterie e regolazione energia
• Nuova funzionalità relativa alle batterie per la regolazione della Produzione di energia. Se la batteria è inserita in una rete priva di vincoli di potenza, ossia che non stia alimentando dei carichi in isola, allora erogherà la corrente nominale della batteria.
Verifiche su TA / TO di misura e TA prot
• Ulteriori verifiche su TA / TO di misura e verifiche su TA di protezione secondo lo standard IEC.
• Sono state estese le verifiche di saturazione anche ai TA di misura. Contrariamente a quanto avviene per i TA di protezione la saturazione del nucleo del trasformatore di misura è auspicata in caso di correnti elevate, in tal modo si assicura l'integrità della strumentazione collegata a secondario.

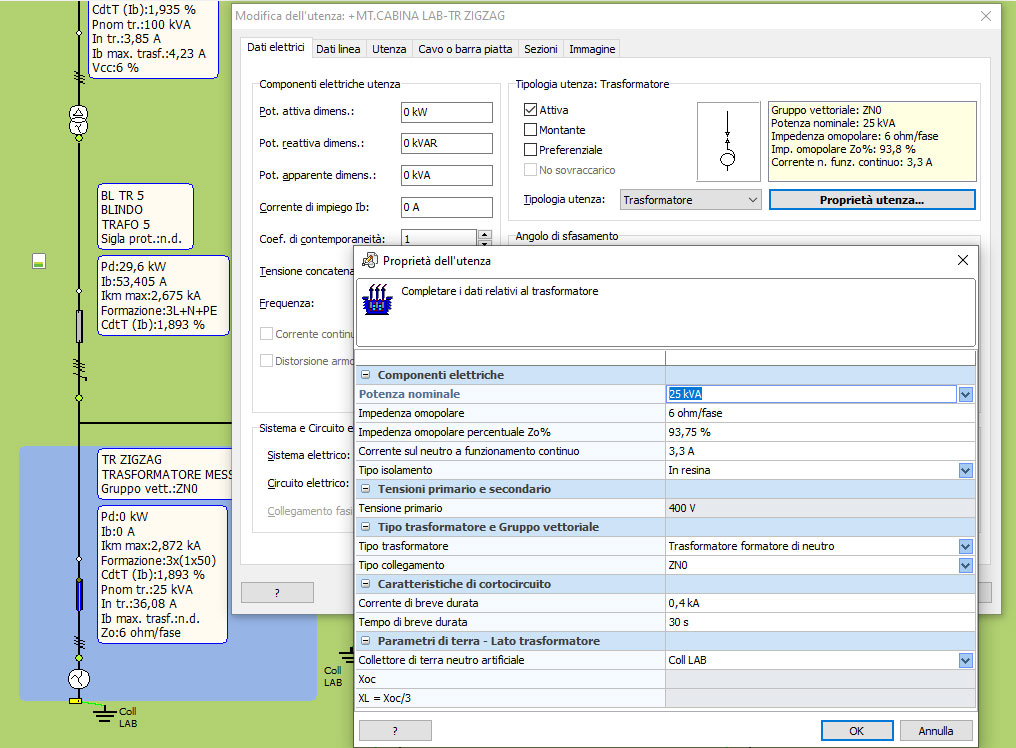

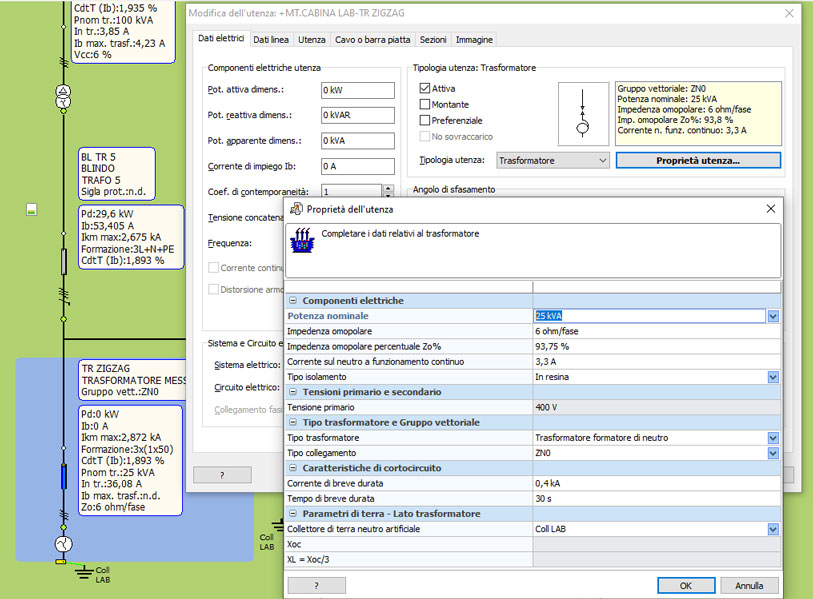

Trasformatore formatore di neutro a zig-zag
• Per reti con trasformatori di potenza con centro stella secondario non accessibile, è possibile utilizzare trasformatori formatori di neutro.
• Sono ora gestiti I trasformatori formatori di neutro a zig-zag (zigzag Grounding).
Calcolo portate cavi secondo IEC 61892-4:2019 e 60502-2 x HEPR
• Gestione della nuova revisione della norma sulle portate dei cavi per uso navale IEC 61892-4:2019.
• Applicazione ai cavi HEPR in MT della norma IEC 60502-2.
Stampe
Sono disponibili nuovi modelli di stampa per la documentazione di progetto.
• Protezioni (curva) e Protezioni (costruttore, curva): lista delle utenze con dati protezione e curva di intervento.
• Motori - Diretto e Stella/triangolo
• Motori - Soft starter
• Motori - Inverter VFD
Implementazione archivi
• Estensione dell’archivio dispositivi e manutenzione degli attuali.
EGlink: interoperabilità Revit© MEP - Ampère Professional
EGlink è un plugin di interscambio tra Autodesk - Revit ed Ampère Professional e rappresenta la risposta di Electro Graphics alla filosofia BIM (Building Information Modeling). Ecco le maggiori novità presenti nella versione 2021 di EGlink.
Compatibilità con Revit 2021
EGlink 2021 è compatibile con Revit MEP 2016 / 2017, Revit 2018, 2019, 2020 e Revit 2021.
Utilità ed integrazione dati in Revit
• Integrazione nei parametri condivisi EG di ulteriori dati presenti nel file di Ampère. Nell'etichetta per categoria "EG tabella utenza" è possibile aggiungere le etichette "EG_Nome carichi" ed "EG_Quadri" che verranno compilate rispettivamente con i parametri Revit "Nome carico" e "Quadro".
