Novità Serie 2020 - Progettazione fotovoltaica
Electro Graphics ha rilasciato la nuovissima Serie 2020 dei software per progettazione elettrica e fotovoltaica. Qui presentiamo le maggiori novità e potenziamenti introdotti nell'area Progettazione fotovoltaica, software Solergo.
Vedi tutte le novità Serie 2020:
Incentivazione personalizzata con incentivi relativi a produzione, autoconsumo e/o immissione
Per predisporre Solergo all’analisi di impianti fotovoltaici anche sulla base di sistemi di incentivazione più elaborati è ora possibile gestire incentivi applicabili distintamente sull’energia prodotta, autoconsumata e/o immessa in rete, a scelta tra loro cumulabili.
A tal fine, la finestra di configurazione del sistema di incentivi da applicare per l’analisi economica dell’impianto fotovoltaico in progetto, è stata ulteriormente sviluppata. La tabella incentivi prevede l'inserimento di tariffe cumulabili applicabili secondo le seguenti modalità.
- Energia prodotta: l’incentivo viene applicato all'intera produzione di energia dell'impianto fotovoltaico.
- Energia immessa: l’incentivo viene applicato alla quantità di energia immessa in rete senza maggiorazione perdite di rete.
- Energia autoconsumata: l’incentivo viene applicato alla quantità di energia autoconsumata dall'utenza.
Per ognuna delle modalità di incentivazione è possibile associare gli intervalli di potenza. L'importo dell'incentivo totale è ottenuto dalla somma degli importi degli incentivi attivati.
Profilo di incentivazione secondo decreto FER 1
Alla data di pubblicazione di Solergo 2020 i ministeri competenti stanno introducendo nuove modalità di incentivazione per gli impianti di produzione di energia elettrica da fonti rinnovabili tramite il decreto per le fonti di energia rinnovabili (FER).
Il decreto FER è molto atteso in quanto introduce significativi provvedimenti e incentivi in ambito energetico a 5 anni di distanza dal termine dell’iniziativa precedente, il Conto Energia. In particolare, sono previste agevolazioni per la realizzazione di impianti fotovoltaici in sostituzione di coperture in amianto o eternit, con fino a 12 €/MWh di premio su tutta l’energia prodotta. Gli impianti di potenza fino a 100 kW installati sugli edifici, inoltre, godranno di un ulteriore bonus di 10 €/MWh sulla quota di produzione netta consumata in sito: lo scopo della normativa, parallelamente alla sostituzione dei tetti in eternit nocivi per la salute, è infatti quello di incentivare l’autoconsumo di energia, oltre che di quella prodotta e immessa nella rete.

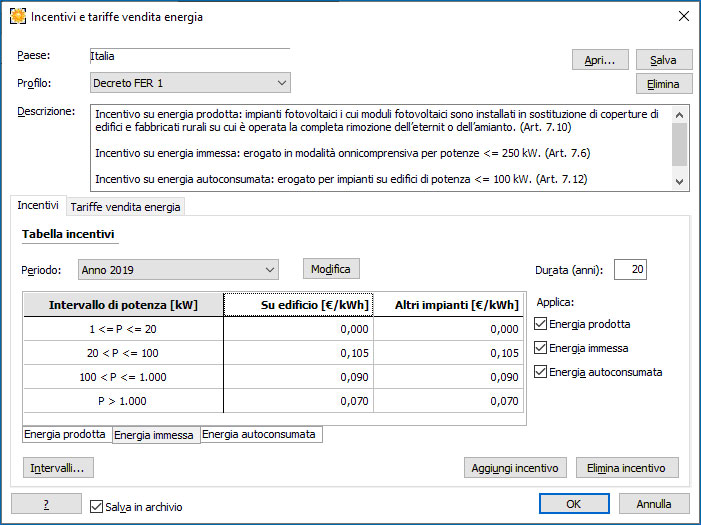

Per applicare le disposizioni del decreto FER in Solergo, è stato predisposto un opportuno profilo di incentivazione denominato Decreto FER 1 che configura un sistema di tariffe incentivanti secondo le informazioni al momento disponibili.

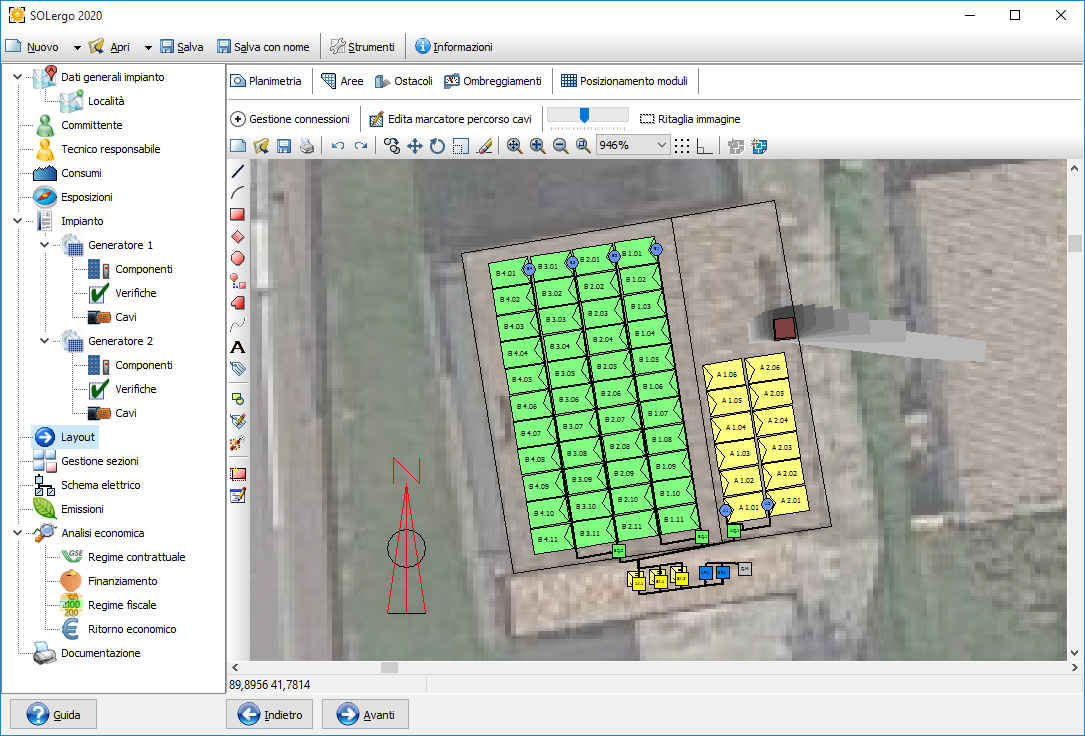

Definizione di un unico layout d’impianto in presenza di più generatori
Nel caso l’impianto fotovoltaico in progetto sia composto da più tipologie di moduli e/o più tipologie di inverter, quindi frazionato in più generatori omogenei parziali, Solergo predispone un layout per ogni generatore ma ora permette anche di realizzare un unico layout di impianto.
La prima modalità è la predefinita e generalmente quella preferibile in termini di velocità di gestione di numeri cospicui di componenti. In alcune situazioni però, quali ad esempio impianti di limitata estensione ma con tipologie di moduli ed inverter eterogenei, può essere vantaggioso realizzare un unico layout comune a tutti i generatori con i quali è stato frazionato l’impianto.
Attivando la modalità Unico layout di impianto Solergo predispone la realizzazione di un layout complessivo degli elementi di tutti i generatori disegnati in una unica planimetria. Il risultato finale del posizionamento di tutti i marcatori relativi agli elementi dell’impianto e della loro connessione automatica è lo sviluppo del layout dell’intero impianto fotovoltaico. Si può pertanto valutare il progetto nella sua completezza, compresa la simulazione delle perdite per ombreggiamenti prossimi ai moduli.
La documentazione prodotta per la stampa riporta, dove necessario, un'unica planimetria dell'impianto con tutti i componenti.
Flessibilità nei sistemi con ottimizzatori, con gestione di stringhe definibili da operatore
Nel processo di configurazione dei componenti di un impianto fotovoltaico in Solergo, è possibile scegliere l’uso degli ottimizzatori di potenza. Solergo permette di verificare diverse configurazioni di collegamento ad ottimizzatori di potenza:
- un ottimizzatore per modulo fotovoltaico;
- un ottimizzatore ogni due moduli in serie;
- un ottimizzatore ogni due moduli in parallelo (versioni con doppio ingresso per connessione in parallelo di due moduli).
L’utilizzo degli ottimizzatori di potenza permette di effettuare il parallelo di stringhe formate da un numero non omogeneo di ottimizzatori/moduli. Per questo motivo Solergo, in presenza di ottimizzatori, evidenzia le diverse stringhe permettendo flessibilità nella composizione delle connessioni di ciascun inverter.
In queste condizioni, è possibile intervenire con una configurazione manuale tra ottimizzatori e inverter variando il numero di stringhe connesse e il numero di ottimizzatori in serie.
Fattori di dimensionamento per singolo inverter
Alcuni inverter grid-connected forniscono i fattori di dimensionamento minimo e massimo entro cui possono essere dimensionati nelle relative informazioni tecniche. Non è raro individuare inverter che possono essere sovradimensionati al 150%, valore esterno del range predefinito. La scheda tecnica degli inverter ora permette l’introduzione di questi due fattori utilizzati da Solergo nell’effettuare le opportune verifiche elettriche.
