Novità Serie 2019 - Progettazione fotovoltaica
Electro Graphics ha rilasciato la nuovissima Serie 2019 dei software per progettazione elettrica e fotovoltaica. Qui presentiamo le maggiori novità e potenziamenti introdotti nell'area Progettazione fotovoltaica, software Solergo.
Vedi tutte le novità Serie 2019:
Analisi energetica del sistema ad intervalli di 15 minuti con eventuale utilizzo dei dati di consumo forniti dai distributori su file .xls
Solergo 2019 introduce il grado di precisione dei calcoli di analisi della produzione dell’impianto fotovoltaico in progetto, dei consumi del sistema e la relativa valutazione economica.
Per impostazione predefinita Solergo esegue il calcolo dei flussi di energia elettrica con precisione oraria, ma ora può essere attivato un calcolo più dettagliato che arriva ad analizzare i valori ad intervalli di 15 minuti.
L’analisi energetica ed economica realizzata al quarto d’ora può rivelarsi più precisa nelle seguenti condizioni:
• presenza di carichi elettrici definiti con la precisione al quarto d’ora, come ad esempio profili di consumo forniti direttamente dai distributori elettrici;
• utilizzo di sistemi di accumulo di piccole dimensioni. In tal caso cicli di scarica/carica brevi possono essere simulati in modo più preciso da questa tempistica di analisi.

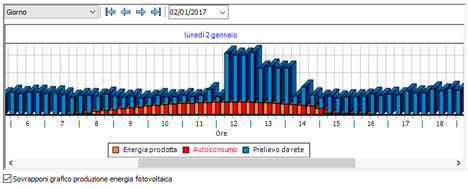

Come i report di stampa anche il grafico giornaliero dell’analisi energetica, con precisione al quarto d'ora, mostra l’andamento dell’energia prodotta, prelevata e autoconsumata dettagliando quattro valori per ogni ora.

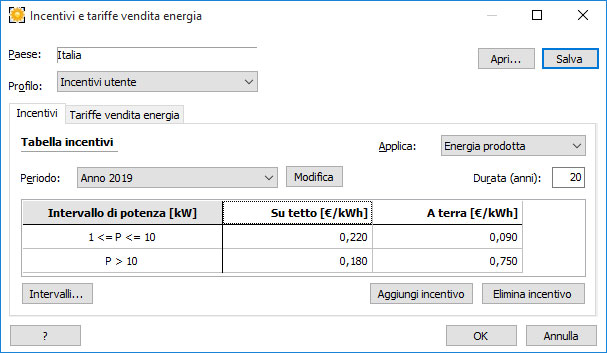

Definizione di un profilo di incentivazione utente da cui ottenere una analisi economica di redditività
In previsione della riattivazione di incentivazioni pubbliche alla produzione di energia fotovoltaica Solergo 2019 introduce la gestione gli incentivi sulla produzione o immissione di energia in rete.
È possibile definire profili di incentivazione personalizzati da applicare ai progetti di impianto fotovoltaico e ottenere un’analisi economica di redditività.
Tale gestione è utilizzabile per i progetti localizzati in Italia, in regime di Cessione in rete, attivati in data successiva al termine del Quinto conto energia (06/07/2013) e applica le modalità di incentivazione e di determinazione delle tariffe di vendita dell'energia già disponibili per i progetti localizzati in paesi non italia.
Estensione degli ottimizzatori per la gestione di moduli “in parallelo”
Solergo 2019 permette di verificare ulteriori configurazioni di collegamento ad ottimizzatori di potenza:
• un ottimizzatore per modulo fotovoltaico;
• un ottimizzatore ogni due moduli in serie;
• un ottimizzatore ogni due moduli in parallelo (versioni con doppio ingresso per connessione in parallelo di due moduli).
Nel processo di configurazione di un impianto fotovoltaico con Solergo, è possibile scegliere l’uso degli ottimizzatori di potenza nella pagina Componenti, dopo la scelta del modulo fotovoltaico. Le configurazioni che soddisfano le verifiche elettriche vengono proposte nell’elenco a discesa che si attiva dopo aver selezionato la casella Utilizza ottimizzatore di potenza.
Adeguamenti di origine normativa e regole di allaccio seconda CEI 0-21 di luglio 2016
Come stabilito nella norma CEI 0-21 la potenza nominale dell'impianto viene considerata pari alla potenza attiva massima erogabile ed è quindi limitata dalla potenza nominale dell'inverter, qualora sia minore della somme delle potenza STC dei moduli.
In riferimento a ciò, sono stati aggiunti i riferimenti a potenza nominale e potenza di picco in tutte le sezioni si Solergo 2019 in cui si riporta la potenza nominale di generatore, impianto, sezione. In particolare:
• con la dicitura Potenza nominale [kW] si fa riferimento alla definizione CEI.
• con la dicitura Potenza di picco [kWp] si fa riferimento alla somma della potenza STC dei moduli.
Sono stati aggiornati tutti i modelli delle relazioni, ove necessario.
Condivisione di pacchetti di archivio
Una nuova funzionalità nasce per permettere la condivisione di informazioni tecniche dei materiali tra postazioni o prodotti Electro Graphics di versione diverse.
Il Pacchetto archivi Electro Graphics EGZ (file con estensione .egz) racchiude i dati del materiale e i dati tecnici specifici del tipo di materiale, che possono comprendere dati elettrici, sagome, immagini, documenti associati.
Pacchetti EGZ saranno pubblicati da Electro Graphics e messi a disposizione per l’installazione tramite il nuovo strumento EG Data Exchange. Un pacchetto EGZ può anche essere esportato dal proprio archivio materiali tramite la funzione Esporta pacchetto archivi, disponibile nella finestra dell'archivio materiali. E nuovi pacchetti EGZ possono essere importati direttamente nel proprio archivio attraverso la funzione Importa pacchetto archivio.
Quindi, è la finestra dell’archivio materiali il “luogo” in cui è possibile esportare un pacchetto di dati di archivio EGZ ed importarne di nuovi.
Estensione ed aggiornamento dei database moduli ed inverter
Per tutte le tipologie di dispositivi utilizzabili in un impianto fotovoltaico sono state integrate nuove serie in archivio.
Archivio Inverter per impianti fotovoltaici connessi in rete
ABB
- Serie UNO
APsystems
- Serie YC500A
B&B POWER
- Serie Solar Family, Solar Hybrid, Solar Town
CHINT
- Serie CPS SC, CPS SCA, CPS SCE, CPS SCJ
CSI CANADIAN SOLAR INC
- Serie CSI, KTL-CT, KTL-GS-FL, KTL-GI, KTL-GS
DELTA ENERGY SYSTEMS
- Serie RPI-Commercial Series
DIEHL AKO
- Serie Platinum H, Platinum R3,Platinum S, Platinum TL
EATON
- Serie XSTORAGE HOME
ENPHASE ENERGY
- Serie C250, IQ6, M215, M250, S280
FIMER
- Serie MV CENTRAL INVERTERS, STORAGE INVERTERS, 3PH
FRIEM
- Serie RECon 2.30H, RECon 2.30H1,RECon 30H, RECon 30H1, RECon 30L, RECon 30L1
FRONIUS INTERNATIONAL
- Serie PRIMO, SYMO,ECO
GINLONG TECHNOLOGIES
- Serie Solis Hybrid, Single Phase, Solis Three Phase
GPTECH
- Serie SmartPV-WD International, SmartPV-WD UL, SmartPV-WD3 1100V,SmartPV-WD3 1500V
GROWATT ENERGY
- Serie CP, MTL-10,MTL-S, MTLP-US, S, TL3-HE, TL3-S, TL3-US, UE, US
HOYMILES
- Serie MI-250, MI-500
HUAWEI
- Serie SUN2000, SUN2000L, SUN2000P
INGETEAM S.A.
- Serie Ingecon Sun 3 Play TL, Ingecon Sun 3 Play TL M, Ingecon Sun PowerMax, Ingecon Sun SunPower, Ingecon Sun SunPower TL
KACO
- Serie Blueplanet; Powador
KOSTAL
- Serie Piko
PARKER HANNIFIN
- Serie 890GT-S
MASTERVOLT
- Serie SOLADIN
REFUSOL
- Serie REFUSOL
SIEL
- Serie SOLEIL STRING
SMA TECHNOLOGIE
- Serie Sunny Boy, Sunny Central, Sunny TriPower, Sunny TriPower Core1
SOLAREDGE
- Serie SE
SUNGROW
- Serie SG
SUNWAYS
- Serie NT
THINKPOWER
- Serie T SERIES
YASKAWA
- Serie SGI, XGI
Archivio Inverter DC/AC
ATERSA
- Serie BCR
B&B POWER
- Serie Solar Hybrid, Solar Off-Grid
KACO ENERGY
- Serie Blueplanet
MORNINGSTAR
- Serie SunSine
OUTBACK POWER SYSTEM
- Serie GFX, OBX,FXR,VFXR
PHOCOS
- Serie SI
STECA
- Serie AJ, PLI, Solarix PI, Solarix PLI,Xtender
VICTRON ENERGY
- Serie Multiplus, Phoenix
Archivio Regolatori di carica
B&B POWER
- Serie Solar Charger
EPSOLAR
- Serie EPIPDB-COM, eTRACER AD, eTRACER BND, iTRACER AD, LandStar, LandStar BPD, LandStar EPD, TRACER BN, TRACER BP, TRACER CN, LS-BP, LS-E, LS-EU, ViewStar AU
PHOCOS
- Serie CIS-MPPT, CIS-N-LED series, CMLmppt, CMLsolid, CMLup, CXNsolid, CXNup 2B, CXup series, ECO, Ecoterm, ECO-T-MPPT, MPPT 100-40, MPPTsolid
STECA
- Serie Solarix PLI
VICTRON ENERGY
- Serie BlueSolar Charge Controller, BlueSolar PWM-DUO, BlueSolar PWM-Light, PWM-PRO, SmartSolar Charge Controller
WESTERN
- Serie DUAL B, MPPT, PWM, SBP-S, SPC
OUTBACK POWER SYSTEM
- Serie FLEXmax, FLEXmax Extreme
Archivio Ottimizzatori per impianti fotovoltiaci
HUAWEI
- Serie SUN2000P
SOLAREDGE
- Serie P370, P505, P600, P700, P800s, P800p
Archivio Batterie
BOSCH SOLAR ENERGY
- Serie P5
FIAMM
- Serie XL
FIRST POWER
- Serie Deep Cycle Battery, Gel Battery, High Temperature Battery
HELIAR
- Serie FREEDOM
OUTBACK POWER SYSTEM
- Serie EnegyCell FLA EnergyCell GH, EnergyCell NC, EnergyCell OPZV, EnergyCell RE
Archivio Pannelli fotovoltaici
A2PEAK
- Serie PEAK ON P3-235-60, PEAK ON P230-60, PEAK ON P130-36
ALEO SOLAR
- Serie P18 250-265W, P19 290-300W, S18 250-265W, S25 235-245W, S59 HE 300-310W, S75 230-240W,
S79 HE 295-305W, S79 sol 290-300W, Elegante 190W
ALFASOLAR
- Serie ASE36M, ASE48M, ASE60M, ASE72M, ASE36P, ASE60P
ALTIUS FOTOVOLTAIC
- Serie AFM-60-260, AFM-72-310, AFP-60-250, AFP-72-300
PERLIGHT SOLAR
- Serie PLM-150M-36, PLM-150P-36, PLM-200M-72, PLM-250M-54, PLM-250M-60, PLM-250MA-60, PLM-250MB-60, PLM-260P-60, PLM-260P-60DG, PLM-260PB-60, PLM-270M-96, PLM-285P-66, PLM-310M-72, PLM-310P-72, PLM-350M-84, PLM-350P-84
REC SOLAR AS
- Serie Peak Energy, Peak Energy 72, Twinpeak, TwinPeak 2, TwinPeak 2 BLK2, TwinPeak 2S 72, TwinPeak 72
MERLIN SOLAR
- Serie BR72, FX24L, FX36L, FX36S, GX36S
SUNPOWER
- Serie P17
Archivio protezioni
Per tutti i costruttori è stata efettuata la revisione completa di tutti i fusibili, specificando la curva d'intervento più attinente.
ABB
Interruttori solo magnetici per avv. motore per la B.T.
- Serie MO 132
Interruttori scatolati per la B.T.
- Serie Tmax XT, Tmax XT1, Tmax XT2
ASHIDA ELECTRINICS
Relè sganciatori elettronici
- Serie ADR
BTICINO
Blocchi differenziali per la B.T.
- Serie BTDIN
Interruttori differenziali per la B.T.
- Serie BTDIN D
Interruttori magnetotermici per la B.T.
- Serie BTDIN 100, BTDIN 60, BTDIN RS
LEGRAND
Fusibili
- Serie C, NH
Basi e Sezionatori portafusibili
- Serie C/CT, C/CTX, SP
Salvamotori
- Serie MPX3 32H, MPX3 32S
ITALWEBER
Fusibili per la M.T.
- Serie FMT
SAREL
Interruttori per la M.T.
- Serie IM6P, IM6P-TF, IM6S, IM6S-TD, IM6S-TF, WL
SCHNEIDER ELECTRIC
Interruttori scatolati per la B.T.
- Serie MTZ1, MTZ2, MTZ3
Relè sganciatori elettronici
- Serie MICROLOGIXC X
Interruttori per la M.T.
- Serie IM, IMB,IMC,IMP
SIEMENS
Relè differenziale con toroide separato
- Serie 5TT3-0Y
Archivio Scaricatori e limitatori di sovratensione
BTICINO
- Serie F10AP, F10LFV
