Interruttori in MT: archivio celle, ritardo meccanico e curve di selettività

In Ampère Professional/Evolution le tarature e i tempi di intervento per dispositivi in MT fanno riferimento al tempo base della protezione e ai ritardi intenzionali introdotti per rispettare le regole imposte dalla selettività cronometrica.

Se nel dispositivo assegnato da archivio è indicato un tempo totale di interruzione, allora il valore utilizzato come tempo di apertura dell’interruttore per la protezione in esame sarà quest’ultimo.

Alcuni aspetti relativi alla visualizzazione delle curve di intervento sono stati migliorati al fine di facilitare la lettura delle curve e il confronto fra le stesse.

Un ulteriore strumento messo a disposizione con la versione 2025 dei software della linea Ampère è la possibilità di valutare la curva di intervento di una protezione in relazione alle correnti di cortocircuito che maggiormente interessano le diverse tipologie di soglie del dispositivo (tutti i guasti, solo guasti di fase o solo guasti a terra).

I software di Electro Graphics, forniscono soluzioni affidabili ed efficaci alle problematiche insite nella progettazione degli impianti elettrici e producono documentazione chiara ed esaustiva.

Archivio celle MT con macroblocchi parametrici per unifilare

Tra le novità di Ampère Professional/Evolution serie 2025, figura anche la possibilità di associare alle utenze aventi protezione con tipologia Cella MT/AT un riferimento ad un sinottico MT contenuto in archivio Dispositivi, al quale è correlato un macroblocco parametrico che determina la stesura dello schema unifilare della cella di media tensione.

Associazione del sinottico alla cella

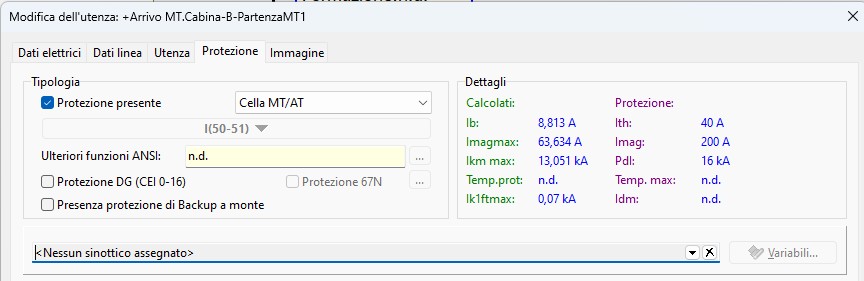

In fase di editazione dei dati dell’utenza, per operare tale assegnazione è sufficiente selezionare il comando sulla lista a discesa contrassegnata con la voce

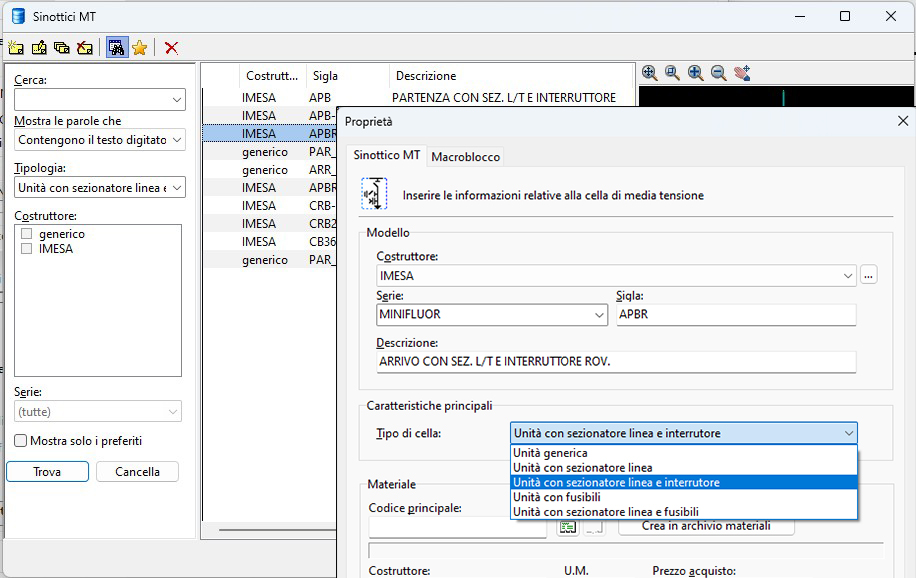

e accedere quindi all’archivio Sinottici MT.

A tale punto il software proporrà la soluzione sulla base della tipologia del sinottico coerente con cella scelta (Unità con interruttore, sezionatore, fusibili o altra combinazione) e basterà scegliere il sinottico desiderato e quindi il sottostante macroblocco parametrico dedicato.

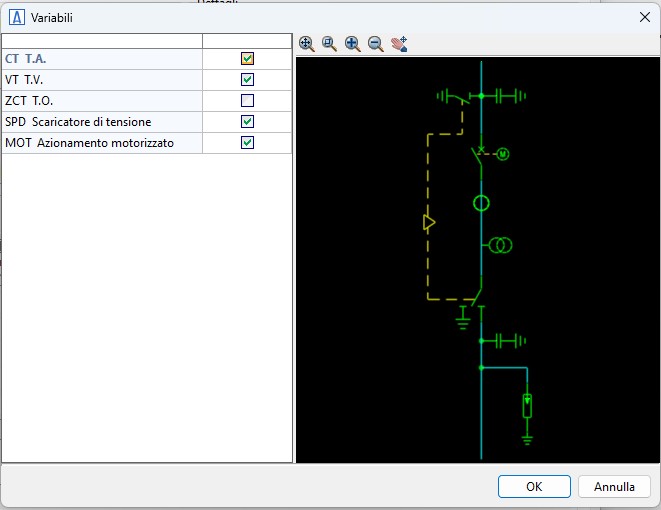

Successivamente è possibile specificare la presenza o meno di alcune variabili caratterizzanti il macroblocco che identifica la cella di MT voluta e tra queste vi sono:

• CT T.A.;

• VT T.V.;

• ZCT T.O.;

• SPD Scaricatore di tensione;

• MOT Azionamento motorizzato.

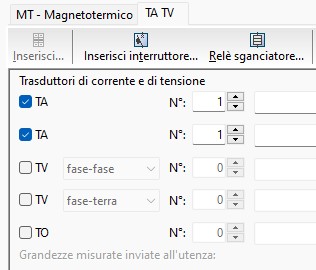

Relativamente ai TA, TV e TO, la loro presenza nel sinottico dipenderà dalle impostazioni che saranno dedotte dal settaggio dei relativi trasduttori presenti o meno nella definizione della protezione usata.

Un elemento importante delle impostazioni di un sinottico MT è la correlazione con l’archivio materiali, da cui ottenere ulteriori informazioni quali il frontale della cella o la sua rappresentazione 3D.

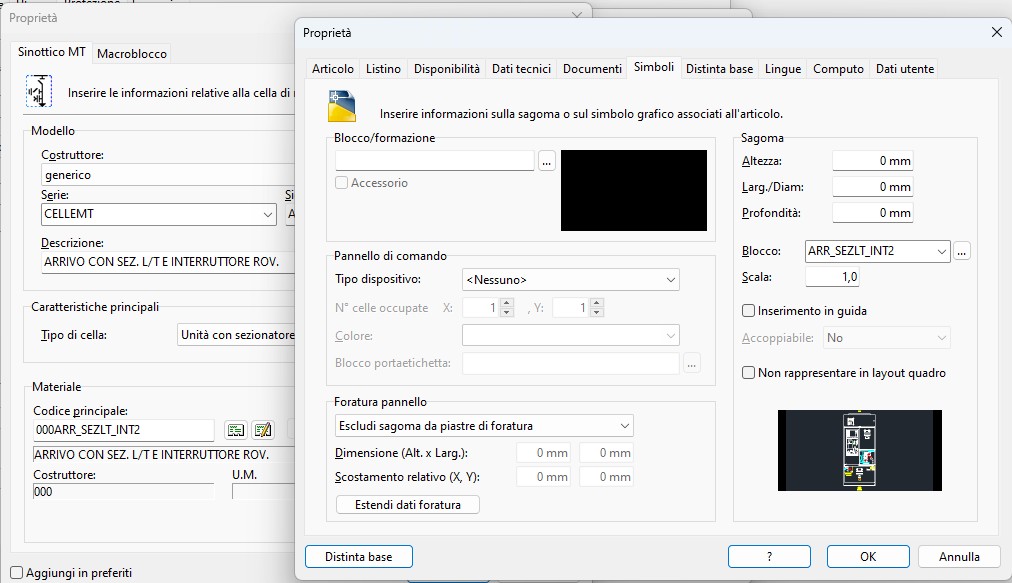

Il disegno fisico della cella è quindi correlato con il dato contenuto nella scheda Simboli dell’articolo materiale, dove si indica il blocco sagoma di rappresentazione.

Tale informazione consente di ottenere, se richiesto, il disegno dei frontali della catena di media tensione a seguito del tracciamento dello schema unifilare della stessa.

Attribuzione dei tempi meccanici di apertura protezioni in MT

L’eliminazione della corrente di cortocircuito è stabilita da diverse fasi, il succedersi delle quali comporta un ritardo nell’estinzione del guasto. Tale ritardo, per sistemi di protezione in media tensione, è costituito:

1) dal tempo base della protezione, che a sua volta comprende il tempo necessario alla rilevazione del fenomeno (misura), al riconoscimento dello stesso e all’emissione del comando di scatto;

2) da un possibile ritardo volontario in ordine alla selettività;

3) dal tempo di apertura dell’interruttore.

In Ampère Professional/Evolution le tarature e i tempi di intervento per dispositivi in MT fanno riferimento al tempo base della protezione e ai ritardi intenzionali introdotti per rispettare le regole imposte dalla selettività cronometrica.

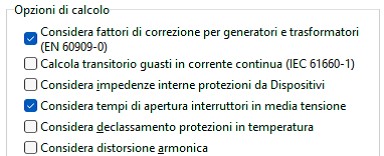

Per tener conto del tempo di apertura degli interruttori in media tensione occorre spuntare la relativa casella di comando presente nella scheda Setup Calcolo della finestra Proprietà.

Viene utilizzato di default un tempo di apertura per tutti gli interruttori in media tensione pari a 70 ms. È possibile modificare tale parametro in Proprietà, Norme e Costanti globali, Norma di riferimento.

Se il dispositivo è stato assegnato da Archivio dispositivi e per esso viene indicato un Tempo totale di interruzione, allora il valore utilizzato come tempo di apertura dell’interruttore per la protezione in esame sarà quest’ultimo.

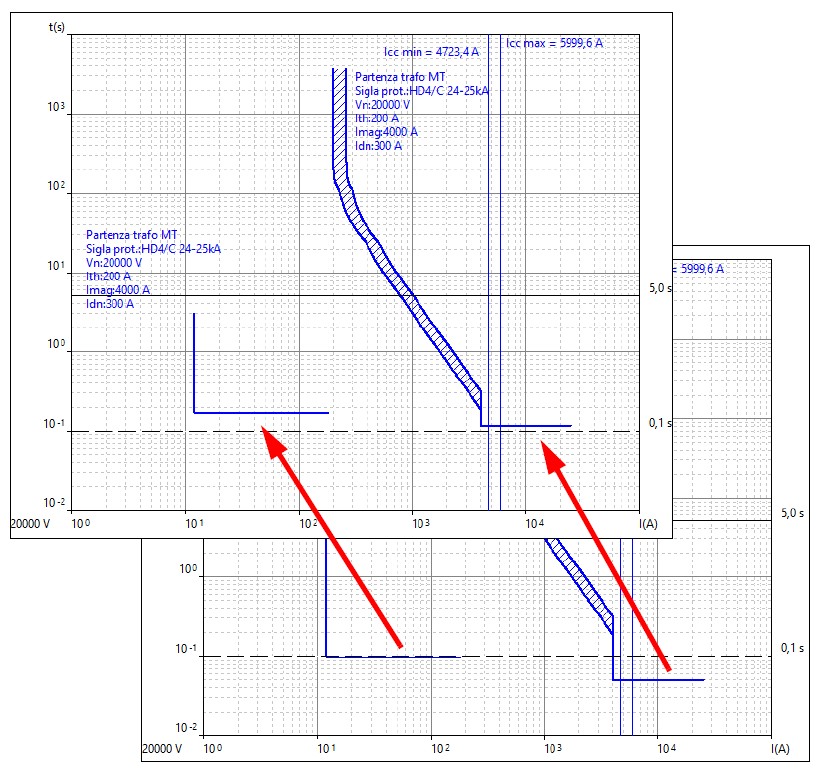

Quanto descritto si riflette nei grafici relativi alle curve di intervento, di energia passante e nelle verifiche dove il tempo di intervento a cortocircuito gioca un ruolo cardine. Per quanto riguarda i tempi di intervento presenti nelle tabelle di taratura e nelle stampe annesse sono invece considerati solamente i ritardi imputabili ai relè di sgancio.

Miglioramenti nella visualizzazione delle curve di selettività

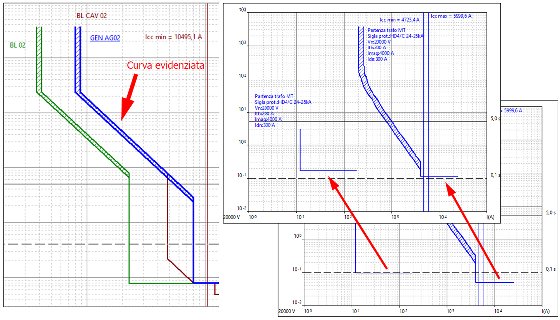

Alcuni aspetti relativi alla visualizzazione delle curve di intervento sono stati migliorati al fine di facilitare la lettura delle curve e il confronto fra le stesse. Tra questi vi sono:

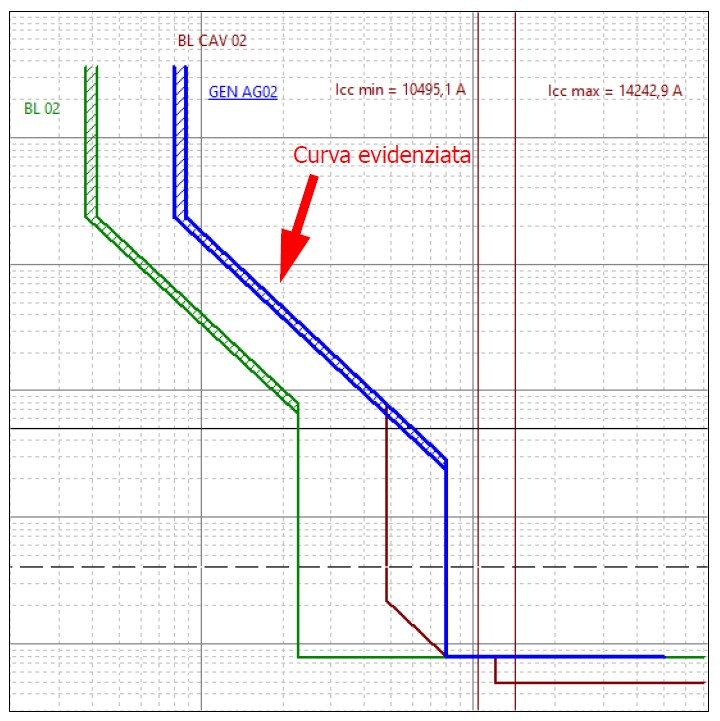

-       uno strumento che evidenzia la curva di interesse ogni qual volta si sposta il cursore sopra l’etichetta che ne riporta il nome e i dati caratteristici;

-       la possibilità di generare etichette personalizzate che richiamino i valori di taratura assegnati alla curva di selettività.

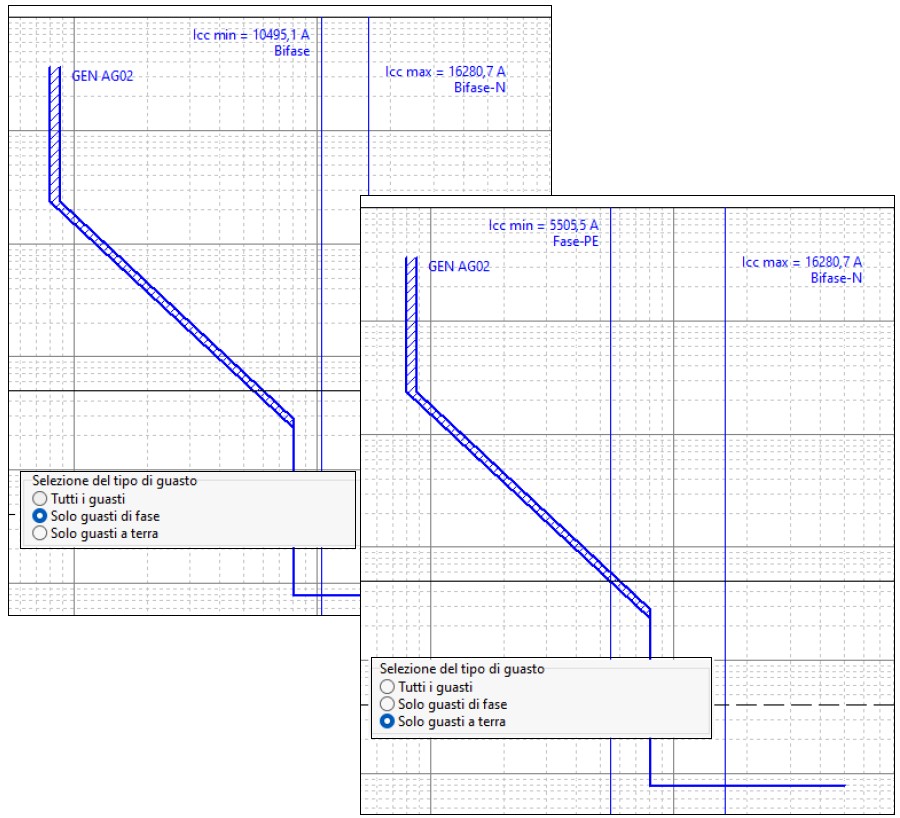

Un altro strumento messo a disposizione con la versione 2025 di Ampère è la possibilità di valutare la curva di intervento di una protezione in relazione alle correnti di cortocircuito che maggiormente interessano le diverse tipologie di soglie del dispositivo.

Dopo aver completato un calcolo della rete, è possibile, all’interno della finestra Curve di intervento tempo-corrente, selezionare quale tra le differenti tipologie di guasto si desidera studiare:

• Tutti i guasti;

• Solo guasti di fase;

• Solo guasti a terra.
