Definizione rapida di pannelli comando e pulsantiere

La nuova funzione di disegno guidato del pannello di comando semplifica e velocizza la creazione di layout per pulsantiere, pulpiti e altri pannelli di controllo. Questa funzione consente di generare automaticamente il disegno del layout, posizionando i componenti in una griglia predefinita dal progettista che assicura un layout ordinato e preciso.

-

La serie 2025 dei CAD elettrici iDEA ed Eplus e degli applicativi CADelet e Smart, potenzia quindi le risorse disponibili per il disegno del layout dei quadri con una procedura molto semplice da usare ma estremamente efficace e completa nel risultato ottenibile.

Inoltre tale ulteriore strumento si integra nel contesto di disegno del layout esistente, potenziandolo e completandolo.

I software di progettazione elettrica di Electro Graphics forniscono ancora una volta strumenti semplici ma efficaci, veri ferri del mestiere nelle attività quotidiane di professionisti e tecnici del mondo dell’automazione.

Dispositivi per pannello di comando in Archivio Materiali

Affinché un componente dello schema elettrico sia abilitato per l’inserimento in pannello di comando è necessario impostare correttamente i dati dell’articolo ad esso associato in Archivio Materiali (comando MATERIALI).

Le informazioni possono essere editate anche dall’interfaccia Layout quadri (comando DLAYOUT) con il comando Edita sagoma associata che si apre con il tasto destro del mouse dopo aver selezionato il componente nella lista per la composizione del pannello di comando.

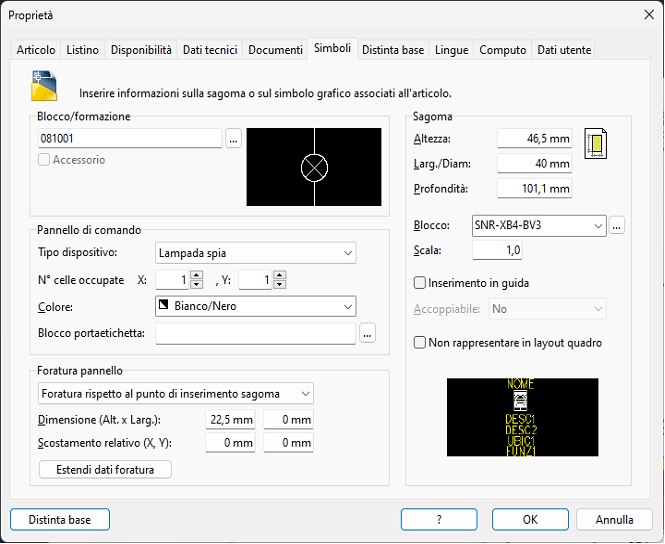

Modificare i dati dell’articolo in Archivio Materiali, pagina Simboli, riquadro Pannello di comando.

-

Tipo dispositivo: indica il tipo di dispositivo per pannello di comando. Il tipo è associato ad un particolare blocco sinottico definito nelle opzioni del comando Layout quadri.

Nota. I dispositivi con Tipo dispositivo non sono rappresentati nel pannello di comando.

N° celle occupate: spazio occupato nella griglia del pannello dal dispositivo indicato in numero di celle in X (orizzontale) e Y (verticale).

Colore: colore del dispositivo. Nei blocchi sinottici, gli oggetti del blocco che hanno come colore Da blocco assumono il colore specificato per il dispositivo.

Blocco portaetichetta: è possibile selezionare un blocco portaetichetta personalizzato utilizzato nella rappresentazione dal dispositivo; in alternativa il software usa il blocco portaetichetta definito per il tipo dalla finestra Opzioni, richiamabile dalla barra degli strumenti della finestra Layout quadri.

Definizione rapida di pannelli comando e pulsantiere

Un pannello di comando è l'interfaccia di controllo di una macchina o di un impianto, che raggruppa pulsanti, spie, interruttori e altri dispositivi. Le pulsantiere sono un tipo particolare di pannello di comando con una superficie piana e pulsanti e spie disposti in modo ordinato.

La nuova funzione di disegno guidato del pannello di comando semplifica e velocizza la creazione di layout per pulsantiere, pulpiti e altri pannelli di controllo. Questa funzione consente di generare automaticamente il disegno del layout, posizionando i componenti in una griglia predefinita dal progettista che assicura un layout ordinato e preciso. Il software poi si occuperà del disegno del layout nel foglio corrente.

A seguito del disegno automatico del pannello, è possibile corredare la rappresentazione con:

• la tabellina dei materiali costituenti il pannello stesso;

• il disegno automatico della piastra di foratura;

• il disegno automatico delle connessioni retro pulsantiera.

Disegno del pannello

La funzione di disegno del pannello di comando è disponibile all’interno della finestra di disegno del layout quadri (comando DLAYOUT, vedi “Layout quadro” al capitolo “Quadri” della guida di riferimento di CADelet / Smart / iDEA / Eplus).

Per disegnare la rappresentazione di un pannello di comando seguire la seguente procedura.

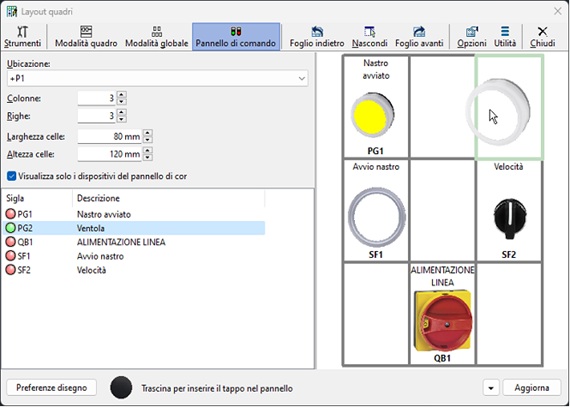

1. Avviare la funzione Layout quadro (comando DLAYOUT).

2. Nella barra degli strumenti selezionare Pannello di comando.

3. Selezionare nella lista a discesa Ubicazione l’ubicazione corrispondente al pannello di comando che si intende rappresentare.

La lista di sinistra presenta l’elenco dei dispositivi appartenenti all’ubicazione selezionata. La casella di spunta Visualizza solo i dispositivi del pannello di comando, consente di filtrare la lista mostrando i soli dispositivi il cui articolo materiale è abilitato per il disegno del pannello di comando, altrimenti sono visibili tutti i dispositivi dell’ubicazione. I dispositivi il cui articolo non prevede l’inserimento in pannello di comando sono contrassegnati da una diversa icona.

Selezionando un elemento nella lista, dal menu contestuale è possibile eseguire la funzione Edita sagoma associata, che consente la modifica dei dati dell’articolo materiale associato all’elemento stesso.

4. Nella sezione di sinistra della pagina, definire le caratteristiche della griglia in cui disporre gli elementi del pannello di comando: numero di righe e colonne della griglia, dimensioni delle celle della griglia.

5. Trascinare i dispositivi dalla lista direttamente nella griglia e posizionarli nella casella desiderata. Solo i componenti abilitati per l’inserimento in pannello sono disponibili per il trascinamento. Una volta posti in griglia l’icona di stato del dispositivo in lista passa da verde a rossa.

6. Per modificare la posizione del dispositivo già inserito, trascinarlo nella nuova posizione.

7. Per rimuovere un dispositivo dal pannello trascinarlo al di fuori della griglia.

8. È previsto anche l’inserimento di tappi di chiusura nei pannelli di comando (servono a sigillare fori inutilizzati, migliorando estetica e sicurezza). Per inserire i tappi di chiusura dei fori, trascinare il tappo rappresentato graficamente nel fondo della finestra e rilasciarlo nella cella desiderata.

Nota. Le immagini dei dispositivi posizionati in griglia non corrispondono al reale articolo materiale ma sono solo indicative della tipologia di dispositivo.

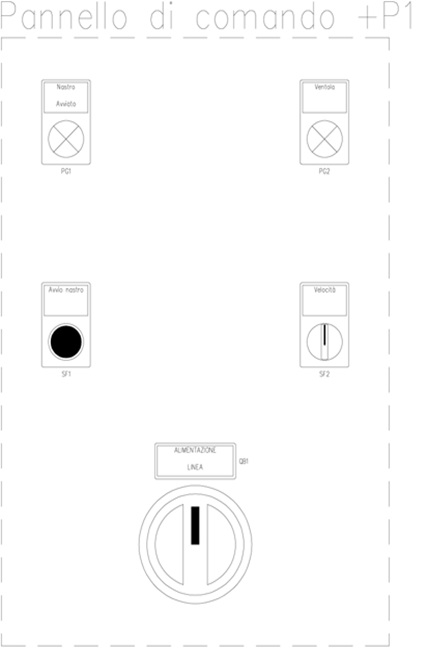

9. Una volta eseguito il posizionamento di tutti i dispositivi del pannello è possibile passare alla fase di disegno. Per inserire la rappresentazione del pannello nel foglio corrente fare clic sul bottone Inserisci, posto in basso a destra della finestra.

10. Il comando richiede il punto d’inserimento della rappresentazione nel foglio e alla conferma, viene automaticamente disegnato il pannello. Se il pannello è già presente nel foglio, il bottone assume la dicitura Aggiorna e la procedura di disegno aggiornerà la rappresentazione esistente senza più richiedere la posizione.

11. Dal menu a discesa che affianca il bottone Inserisci / Aggiorna è possibile accedere ad altre rappresentazioni legate al pannello di comando.

• Tabella materiali pannello di comando

• Piastra di foratura

• Connessioni retro pulsantiera

Preferenze di disegno del pannello di comando

Nella finestra di disegno del pannello di comando, il bottone Preferenze disegno apre la finestra delle

preferenze dedicata al disegno del pannello.

Modalità di disegno: è possibile selezionare una delle seguenti opzioni:

• con blocchi sinottici predefiniti: per la rappresentazione viene utilizzato il blocco sinottico predefinito per il tipo di dispositivo come assegnato all’articolo in Archivio Materiali.

• con sagome di layout quadri: per la rappresentazione viene utilizzato il blocco Sagoma definito per l’articolo in Archivio Materiali.

Inserisci i blocchi portaetichetta dei dispositivi: consente di controllare l’inserimento nella rappresentazione del pannello dei blocchi portaetichetta predefiniti per i vari tipi di dispositivi.

Disegna il perimetro del pannello: consente di controllare l’inserimento della linea di demarcazione del pannello.

Altezza testo titolo: specificare l’altezza del testo che riporta il titolo della rappresentazione.

Nota. È possibile personalizzare la lista dei blocchi predefiniti per i Sinottici dei dispositivi e Portaetichette dalla finestra Opzioni, richiamabile dalla barra degli strumenti della finestra Layout quadri (comando DLAYOUT).
