Anteprima Serie 2020
Electro Graphics presenterà in anteprima a sps ipc drives ITALIA, alla Fiera di Parma da martedì 28 a giovedì 30 maggio, la Serie 2020 dei propri software per progettazione elettrica e fotovoltaica.
Visitateci al Pad. 5 stand H035 per apprezzare le numerose novità della Serie 2020 di prossimo rilascio.
CAD elettrici
• CADelet supporta AutoCAD 2020.
• Revisione dell’ interfaccia per la gestione delle configurazioni di progetto o schema.

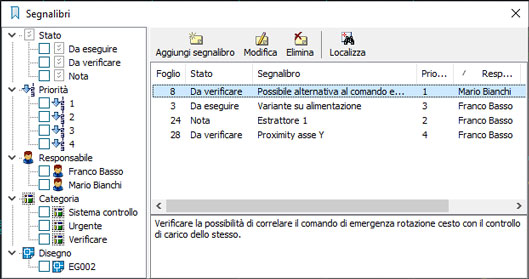

• Gestione dei segnalibro nei fogli dello schema, con note, stato, priorità e classificazioni.
• Schema in pdf con segnalibri organizzati per elenco fogli e raggruppamento per titoli, ubicazioni, funzioni o per componenti o per documenti allegati e richiami diretti tra componenti e scheda tecnica.
• Riporto su schema dei dati tecnici del componente, attraverso etichette con profilatura.
• Navigatore dei fili dello schema, con indicazione di fogli e componenti coinvolti.
• Uso di barrette di equipotenzialità sullo schema.
• Nuove possibilità di vincolo dei fili sui pin dei componenti con propagazione dei potenziali tra pin.

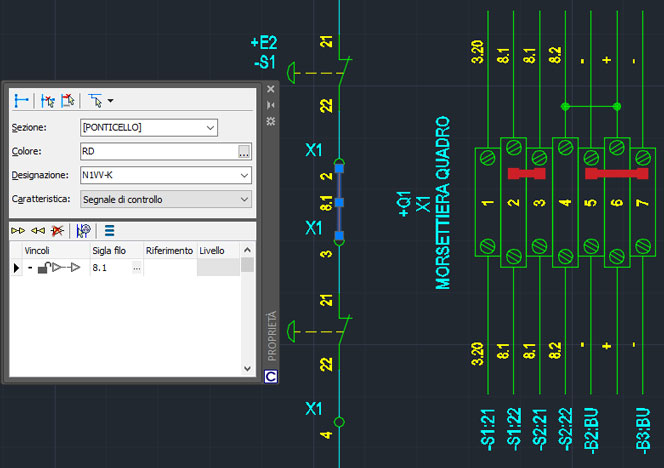

• Marcatura dei ponti a filo o in barretta sullo schema e loro riporto e codifica sulle morsettiere.
• Miglioramenti sulla gestione di morsetti a più vie e multipli con tipi diversificati per livello.
• Rappresentazione delle morsettiere con morsetti a piani multipli, con sviluppo per singoli piani.
• Revisione della verifica termica dei quadri, con integrazione e calcolo della ventilazione forzata e condizionamento.
• Configurazione dello schema unifilare dipendentemente dal tipo di quadro, BT o MT.
• Generazione schemi unifilari con gestione dei nuovi elementi gestiti, quali avviamenti indiretti, soft starter, TA / TV / TO.
• Generazione degli schemi funzionali, correlati agli elementi accessori dei dispositivi di controllo e protezione, utilizzati nel progetto Ampère.
• Libreria di macroblocchi parametrici dedicati alla generazione degli schemi funzionali.
• Moduli di periferia su bus esterno, nei sistemi PLC.
• Generazione flessibile del nome di operandi PLC con definizione di indici e passi.
Cablaggi
• Report con gestione di cavi multipli, aggregati in fasci cavo, attestati su morsettiere e connettori, con riepilogo dei materiali utilizzati.
• Estensione ed aggiornamento archivi cavi ed accessori.
Preventivazione
Distinta materiali
• Definizione di profili di stampa con la combinazione di settaggi desiderata.
• Interfaccia parametrica per importazione ed esportazione di archivi materiali e distinte.
• Implementazione archivi e aggiornamento file MeTel costruttori.
Computazione
• Caratterizzazione delle voci elementari di elenco prezzi per la gestione di materiali, manodopera, noli e trasporti.
• Generazione di analisi costi come composizione di Preventivazione voci elementari di listino, con gestione di prezzi percentuali su somme parziali di analisi.
• Definizione di profili di stampa per i vari tipi di documento.
• Gestione degli importi con diretta dipendenza dalle somme di quantità effettive per evitare la propagazione degli errori di approssimazione.
• Aggiornamento dei listini regionali e specifiche tecniche dei capitolati.
Calcolo reti elettriche
• Avviamento di motori asincroni in modalità diretta, stella / triangolo e con soft starter.
• Gestione delle caratteristiche elettriche di soft starter con sezione dedicata ed integrata nell’archivio degli avviamenti motore.
• Definizione di elementi ausiliari delle protezioni, con attribuzione degli schemi funzionali.
• Generazione automatica degli schemi funzionali correlati ad elementi ausiliari dei dispositivi.
• Calcolo barratura in quadro secondo norma CEI UNEL 01433.

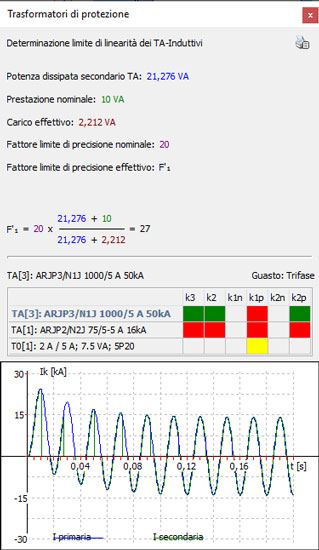

• Trasformatori di misura e protezione in MT (TA, TV e TO) con archivio a loro dedicato.
• Scelta della corretta tipologia di TA, TV e TO con verifiche di saturazione secondo norma CEI 0-16 per TA e TO.
• Integrazione dati dei TA sulle apparecchiature.
• Analisi dinamica su tutti i tipi di corrente di guasto (Ik, Ik’, ik’’ e Io) ai fini della saturazione dei TA / TO.
• Possibilità di collegamento del PE di utenze terminali direttamente su collettori di terra locali.
• Migliorata la velocità per l’aggiornamento dati nelle sezioni di taglio nei multiprogetto.
• Estensione ed aggiornamento dell’archivio dispositivi.
EGlink - interfaccia BIM

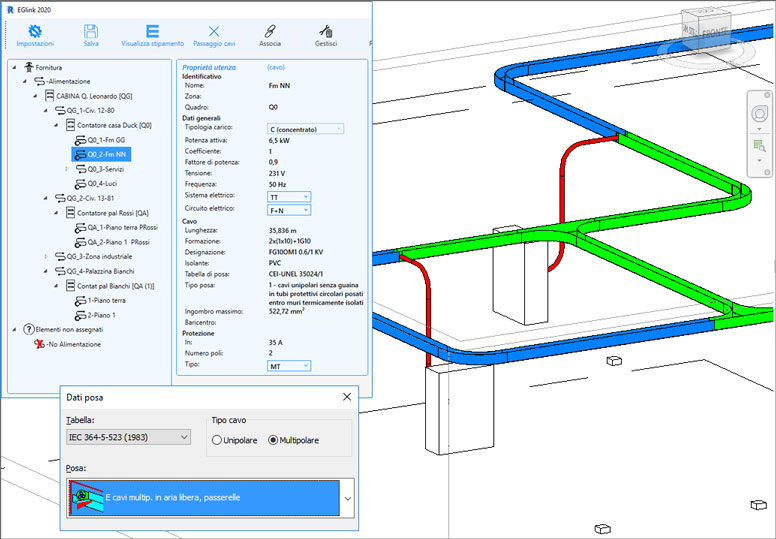

• Interpretazione delle vie cavo (tubazioni, canali e passerelle) definite in Revit, con attribuzione di parametri specifici per l’istradamento dei cavi.
• Calcolo del percorso ottimale dei cavi attraverso il sistema di cavidotti, tenendo conto dei parametri di istradamento e calcolo della lunghezza dei cavi.
• Calcolo dello stipamento delle condutture con evidenziazione cromatica sulla vista in Revit.
• Annotazioni sulle vie cavo in Revit con il riporto del coefficiente di stipamento e dei dati delle utenze.
Progettazione fotovoltaica
• Flessibilità nei sistemi con ottimizzatori, con definizione diretta delle stringhe connesse all’inverter.
• Definizione di un profilo di incentivazione secondo FER 2018 con incentivi a scelta su produzione, autoconsumo e/o immissione tra loro cumulabili e conseguente analisi economica.
• Miglioramenti nella gestione del layout d’impianto in presenza di più generatori.
• Estensione ed aggiornamento dei database moduli ed inverter.
